Aplikácia multimetra pri údržbe domácich spotrebičov
Použitie multimetrov pri opravách domácich spotrebičov Pri používaní multimetrov musíte venovať pozornosť:
1). Identifikujte funkcie každého súboru multimetra.
2). Zmerajte tri až štyri odpory a zaznamenajte ich.
3). Zmerajte striedavé napätie a zaznamenajte ho.
4). Zmerajte jednosmerné napätie a zaznamenajte ho.
Multimeter: Používa sa hlavne na meranie striedavého a jednosmerného napätia, prúdu, jednosmerného odporu a číslic zosilnenia tranzistorového prúdu atď. Teraz existujú hlavne dva typy digitálnych multimetrov a mechanické multimetre.

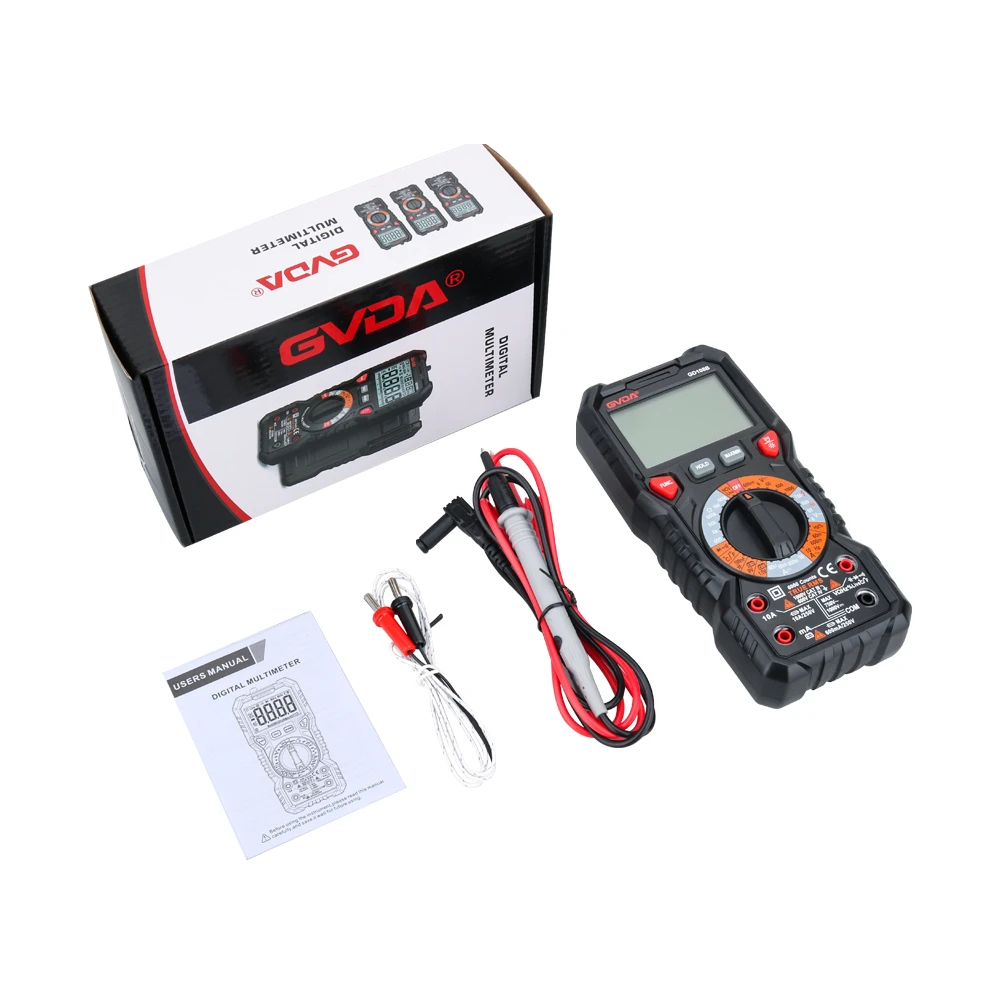

1) Digitálny multimeter
Na multimetri uvidíte konverzný gombík, ako je znázornené na obrázku, a gombík sa vzťahuje na polohu prevodového stupňa sekundárnej veličiny.
V~: Označuje prevod na meranie striedavého napätia.
V-: Označuje prevod na meranie jednosmerného napätia.
MA: Označuje prevod na meranie jednosmerného napätia.
Ω(R): Označuje rozsah merania odporu.
HFE: Označuje rozsah merania odporu.
Červené pero multimetra znamená, že je pripojený ku kladnému pólu externého obvodu a čierne pero označuje, že je pripojený k zápornému pólu externého obvodu.
Výhody: Antimagnetické. Pohodlné a presné čítanie (digitálny displej)......
2) Mechanický multimeter
Vzhľad mechanického multimetra sa trochu líši od vzhľadu digitálneho merača, ale ovládacie gombíky a polohy prevodov sú podobné.
Na mechanických hodinkách uvidíte ciferník, ako je znázornené na obrázku, a na ciferníku je osem mierok:
Stupnica označená "Ω" je stupnica používaná na meranie odporu.
Váhy označené "~" sú stupnice používané na meranie striedavého a jednosmerného napätia a jednosmerného prúdu.
Tá označená "HFE" je stupnica používaná pri meraní triódy.
Označená "LI" je stupnica na meranie prúdu a napätia záťaže.
Tá označená "DB" je stupnica na meranie hladiny.
3) Použitie multimetra
①Digitálny multimeter: Pred meraním prepnite do polohy merania. Treba poznamenať, že rozsah označený na pozícii je maximálna hodnota.
②Mechanický multimeter: Metóda merania prúdu a napätia je rovnaká ako v matematickom vzorci, ale pri meraní katódy je potrebné nameranú hodnotu vynásobiť hodnotou na ozubenom kolese. Napríklad: aktuálny prevodový stupeň je „X100“ a údaj je 200, otázka merania je 200X100=20000Ω=20K, stupnica „Ω“ na číselníku je zľava doprava, od veľkého do malých, zatiaľ čo ostatné sú zľava doprava, od malých po veľké
4). Opatrenia:
① Nastavte „nulový bod“ (len pre mechanické hodinky). Pred použitím hodiniek najskôr skontrolujte, či je ukazovateľ na ľavom konci v „nulovej polohe“. Nastavte skrutku tak, aby ukazovateľ smeroval na nulu.
②Keď sa multimeter používa, mal by byť umiestnený vodorovne (iba pre stroje)
③Pred testom zistite obsah merania, otočte gombíkom pre prevod rozsahu na príslušný prevodový stupeň pre zobrazené meranie, aby ste nepopálili hlavu merača, ak nepoznáte veľkosť meranej fyzikálnej veličiny, spustite test pomocou najprv veľký rozsah.
④ Testovacie káble by mali byť správne zasunuté do príslušných zásuviek.
⑤Počas testu svojvoľne neotáčajte gombíkom radiacej páky.
⑥ Po použití nezabudnite nastaviť gombík zmeny rozsahu nepoužívaného meracieho prístroja na maximálny rozsah striedavého napätia.
⑦Pri meraní jednosmerného napätia a prúdu dávajte pozor na kladný a záporný pól napätia, smer toku prúdu a pripojte (keď) správne meracie káble.
