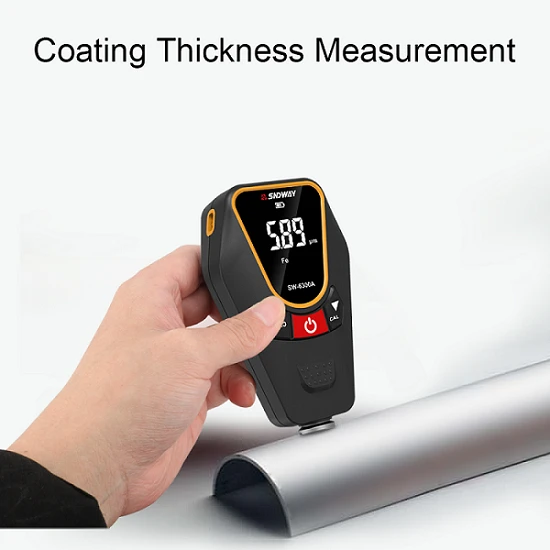

Stručný popis a princíp činnosti magnetického hrúbkomeru
Magnetický hrúbkomer má integrovanú štruktúru prístroja a možno ho ovládať jednou rukou. Využíva princíp elektromagnetickej indukcie a je vhodný na meranie hrúbky nemagnetických krycích vrstiev na rôznych magnetických kovových substrátoch.
Dokáže merať hrúbku rôzneho pokovovania (okrem niklovania), povlakov, emailov, plastov a iných krycích vrstiev na oceli. Môže sa použiť aj na meranie hrúbky rôznych kovových fólií (ako medená fólia, hliníková fólia, zlatá fólia atď.) a nekovových fólií (ako papier, plast atď.). Tento nástroj je možné použiť na kontrolu výroby, kontrolu preberania a kontrolu kontroly kvality. V súlade s národnými normami.
Existujú dva typy magnetických hrúbkomerov, jeden sa nazýva magnetický hrúbkomer a druhý sa nazýva magnetický indukčný hrúbkomer.
Magnetický hrúbkomer môže merať hrúbku povlaku prostredníctvom určitého proporcionálneho vzťahu medzi magnetickou príťažlivosťou medzi magnetickou sondou a magneticky permeabilným substrátom a vzdialenosťou medzi nimi.
Princíp magnetickej indukcie spočíva vo využití veľkosti magnetického toku, ktorý sonda prejde cez neferomagnetický povlak a prúdi do železného substrátu na meranie hrúbky povlaku. Čím je povlak hrubší, tým je nameraný tok menší a hrúbka povlaku sa potom prevedie spracovaním.
Príťažlivá sila medzi magnetom (sondou) a magneticky permeabilnou oceľou je úmerná vzdialenosti medzi nimi. Táto vzdialenosť je hrúbka povlaku.
Hrúbkomer vyrobený na princípe magnetického hrúbkomeru je magnetický hrúbkomer. Pokiaľ je rozdiel v magnetickej permeabilite medzi povlakom a základným materiálom dostatočne veľký, možno ho merať. Keďže väčšina priemyselných výrobkov je lisovaná z konštrukčnej ocele a oceľových plechov valcovaných za tepla a za studena, najčastejšie sa používajú magnetické hrúbkomery.
Základná konštrukcia magnetického hrúbkomeru pozostáva z magnetickej ocele, reléovej pružiny, stupnice a samozastavovacieho mechanizmu.
Po pritiahnutí magnetickej ocele k meranému predmetu sa meracia pružina postupne naťahuje a ťažná sila sa postupne zvyšuje. Keď je ťažná sila práve väčšia ako sacia sila, hrúbka povlaku sa dá získať zaznamenaním ťažnej sily v momente odpojenia magnetu.
Novšie produkty dokážu tento proces nahrávania automatizovať. Rôzne modely majú rôzne meracie rozsahy a použiteľné príležitosti.
Charakteristikou tohto prístroja je, že sa ľahko ovláda, je robustný a odolný, nevyžaduje napájanie, nevyžaduje kalibráciu pred meraním a je relatívne lacný. Je veľmi vhodný na kontrolu kvality na mieste v dielňach.
