Charakteristiky úrovne bublín
Vodováha sa používa hlavne na kontrolu priamosti rôznych obrábacích strojov a iných typov vedenia zariadení, ako aj horizontálnej a vertikálnej polohy inštalácie zariadenia. Dá sa použiť aj na meranie malých uhlov a pracovné plochy s V-drážkami. Môže tiež merať paralelnosť inštalácie valcových obrobkov, ako aj horizontálnu a vertikálnu polohu inštalácie.
Vodováha je merací prístroj, ktorý sa používa na kontrolu, či je inštalačný povrch alebo plochá doska stroja rovná, a na meranie smeru a uhla sklonu. Jeho vzhľad je vyrobený z oceľového rámu a po precíznom spracovaní musí byť základňa rámu rovná. Stred sedacej plochy je vybavený sklenenou trubicou s pozdĺžnym a kruhovým tvarom a na ľavom konci je pridaná aj malá horizontálna sklenená trubica. Rúrka je naplnená éterom alebo alkoholom a ostane malá bublinka, ktorá je vždy v najvyššom bode v skúmavke. Na oboch koncoch bublín na sklenenom valci sú stupnice. Pri inštalácii strojov v továrňach je citlivosť bežne používaných prístrojov na meranie hladiny bubliniek {{0}}.01 mm/m, 0.02 mm/m , {{10}}.04 mm/m, 0,05 mm/m, 0,1 mm/m, 0,3 mm/m a 0,4 mm/m, čo znamená umiestnenie nivelačný prístroj na 1 m dlhom priamom meradle alebo plochej doske. Ak je rozdiel vo veľkosti indikácie citlivosti na jednom konci meradla alebo plochej dosky, ako je citlivosť 0,01 mm/m, znamená to, že na oboch koncoch meradla alebo plochej dosky je výškový rozdiel 0,01 mm ( čo zodpovedá rozdielu 2 sekúnd medzi dvoma koncami). Ak je výškový rozdiel h mm na jednom konci 1 m dlhej meradla alebo plochej dosky, bublina bude mať rozdiel v mierke. Princípom vodováhy je využitie vlastnosti, že bubliny môžu často zostať vo vysokej polohe vo vnútri sklenenej trubice
Pre určitý uhol sklonu, aby sa zvýšil pohyb bublín (tj dobrá citlivosť), je potrebné zväčšiť polomer oblúka (R). Ak je vzdialenosť medzi každou stupnicou vodováhy 2 mm a citlivosť je 0,01 mm/m, rozdiel medzi dvoma koncami 1 m je 2 sekundy. Bublinková trubica má polomer 206,185 metra a je inštalovaná vo vnútri rámu. Rôzne citlivosti majú rôzne polomery, ktoré priamo nesúvisia s dĺžkou rámu.
Pri použití vodováhy ju treba najskôr skontrolovať. Najprv položte vodováhu na rovnú dosku a odčítajte veľkosť bublín. Potom otočte vodováhu a umiestnite ju do rovnakej polohy pred odčítaním jej veľkosti. Ak sú hodnoty rovnaké, znamená to, že vzťah medzi základňou vodováhy a bublinkovou trubicou je správny. V opačnom prípade je pred pokračovaním v meraní potrebné použiť jemné nastavovacie skrutky na nastavenie, až kým nebudú namerané hodnoty úplne rovnaké. Ak chcete skontrolovať presnosť vodováhy, môžete použiť známu veľkosť uhla zloženú zo sínusovky a meracieho bloku. Zároveň na meranie väčšieho uhla sklonu možno použiť aj v spojení so sínusoidou a vodováhou.

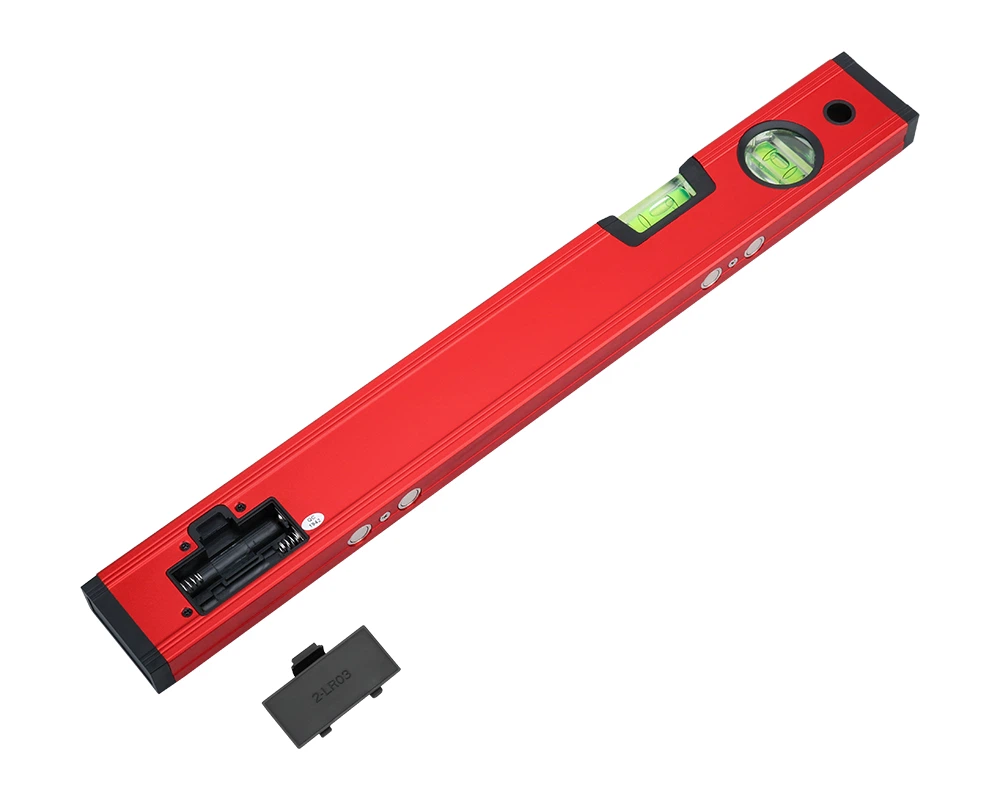

Nová úroveň, ako náhrada za tradičný uhol sklonu bublinového typu, sa teraz častejšie používa v cestnom inžinierstve, mechanickom meraní, stavebnom inžinierstve, priemyselných platformách, prieskume ropy, lodiach a iných situáciách, ktoré vyžadujú sklon alebo horizontálne uhly v gravitácii. referenčný rámec.
