Ako multimeter meria prúd? Metóda a princíp multimetra na meranie prúdu

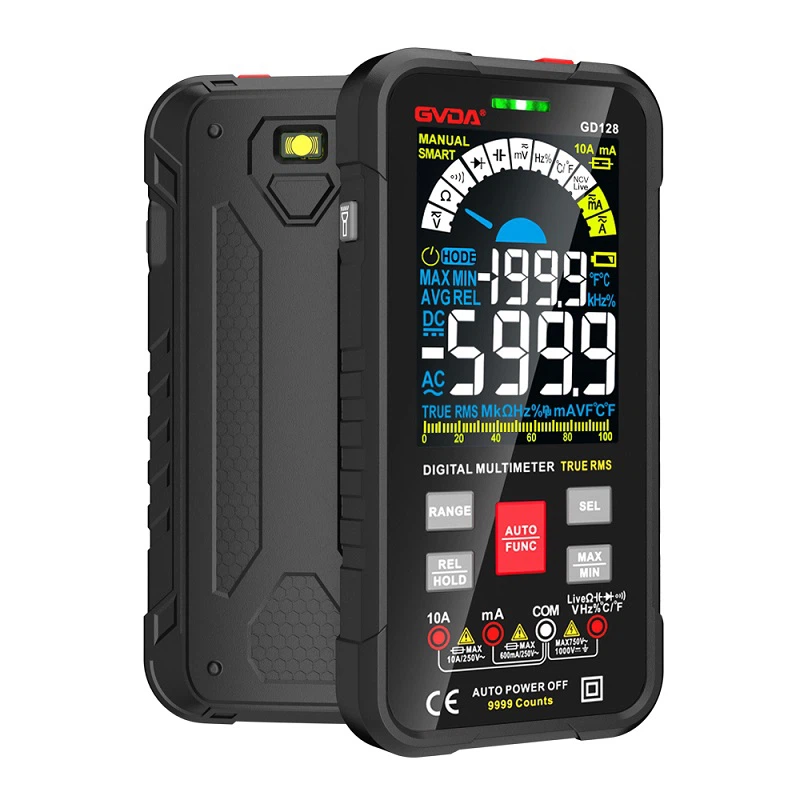

Ako merať prúd pomocou multimetra
Vyberte rozsah: rozsah jednosmerného prúdu multimetra je označený „mA“ a existujú tri rozsahy: 1 mA, 1 omA a 100 mA. Rozsah by sa mal zvoliť podľa prúdu v obvode.
1. Zvoľte rozsah: Rozsah jednosmerného prúdu multimetra je označený „mA“ a existujú tri rozsahy: 1mA, 1omA a 100mA. Rozsah by sa mal zvoliť podľa prúdu v obvode. Ak aktuálna veľkosť nie je známa, mal by sa zvoliť maximálny rozsah.
2. Metóda merania: Multimeter by mal byť zapojený do série s testovaným obvodom. Po odpojení zodpovedajúcej časti obvodu pripojte vodiče multimetra k obom koncom bodu zlomu. Červený testovací kábel by mal byť pripojený k prerušovaciemu bodu pripojenému ku kladnému pólu napájacieho zdroja a čierny testovací kábel by mal byť pripojený k prerušovaciemu bodu pripojenému k zápornému pólu napájacieho zdroja.
(1) Pripojte obvod tak, aby diódy vyžarujúce svetlo normálne svietili.
(2) Pripravte multimeter podľa vyššie uvedených požiadaviek pred použitím a nastavte prepínač na rozsah mA 100 mA.
(3) Odpojte vodič medzi stredným kontaktom potenciometra a zápornou elektródou svetelnej diódy, aby ste vytvorili „bod zlomu“. V tomto čase LED zhasne.
(4) Pripojte multimeter do série k bodu zlomu. Červený testovací vodič je pripojený k zápornému pólu svetelnej diódy a čierny testovací vodič je pripojený k strednému kontaktnému vodiču potenciometra. V tomto čase sa opäť rozsvietia svetelné diódy. Hodnota stupnice, na ktorú ukazuje ukazovateľ multimetra, je aktuálna hodnota prechádzajúca cez LED.
(5) Správne odčítajte aktuálnu hodnotu pomocou LED.
Record: Prúd cez LED je xx mA.
(6) Otáčaním rukoväte potenciometra sledujte zmeny ukazovateľa multimetra a jas svetelnej diódy. Je vidieť, že: záznam: maximálny prúd prechádzajúci cez svetelnú diódu je xx mA. Minimálny prúd je xx mA.
Prostredníctvom vyššie uvedených operácií môžeme ďalej pochopiť úlohu rezistorov v obvode.
(7) Po dokončení merania odpojte napájanie a podľa potreby odložte multimeter.
Princíp merania prúdu multimetrom
Základným princípom multimetra je použitie citlivého magnetoelektrického jednosmerného ampérmetra (mikroampérmetra) ako meracej hlavy.
Keď cez hlavu meradla prechádza malý prúd, zobrazí sa indikácia prúdu. Hlava meracieho prístroja však nemôže prechádzať veľkým prúdom, takže niektoré odpory musia byť zapojené paralelne alebo sériovo na hlave merača, aby sa skratovalo alebo znížilo napätie, aby sa meral prúd, napätie a odpor v obvode.
Proces merania digitálneho multimetra prevádza nameranú hodnotu na jednosmerný napäťový signál pomocou konverzného obvodu a potom konvertuje analógovú veličinu napätia na digitálnu veličinu pomocou analógovo/digitálneho (A/D) prevodníka, potom počíta cez elektronické počítadlo. a nakoniec použije digitálny výsledok merania zobrazený priamo na displeji.
Pri meraní prúdu pomocou multimetra musíte venovať pozornosť najdôležitejšiemu bodu, nezamieňajte metódu merania prúdu s metódou merania napätia. Pretože veľa nováčikov používa rovnakú metódu merania prúdu a napätia a priamo paralelne zapája meracie káble do obvodu, je ľahké spôsobiť vyhorenie poistky, takže pri jej používaní musí každý venovať osobitnú pozornosť.
