Ako udržiavať kliešťový ampérmeter
Kliešťový ampérmeter je prístroj používaný na meranie prúdu bežiacich elektrických vedení. Môže priamo merať prevádzkový prúd bežiaceho zariadenia bez odpojenia napájania a vedení. Okrem toho dokáže merať aj striedavé a jednosmerné napätie, odpor a prejsť testami.

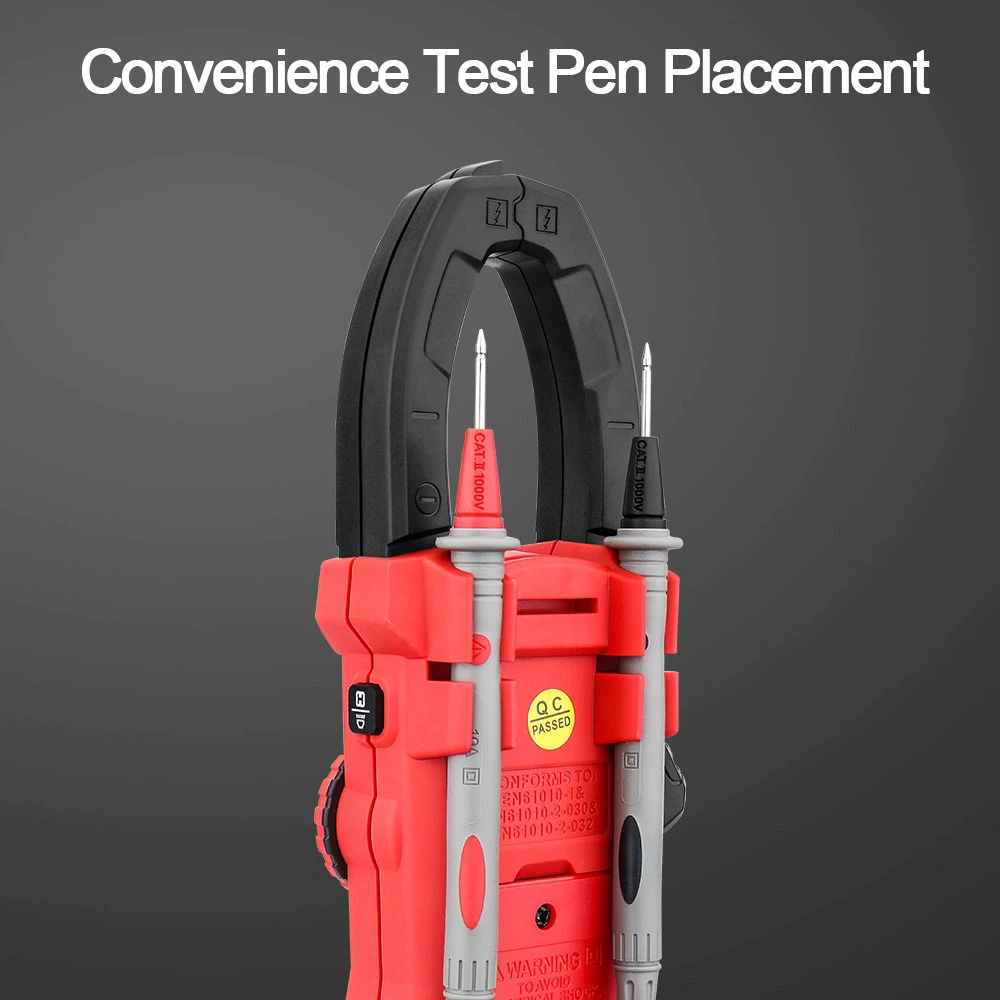

Existuje mnoho modelov kliešťových ampérmetrov, ale ich tvary sú v podstate podobné, ako je znázornené na obrázku 9-13. Ako sa to používa:
(1) Na čo treba pamätať pri používaní kliešťového ampérmetra
① Pred meraním by sa mala odhadnúť veľkosť prúdu predbežného merania a mal by sa zvoliť vhodný rozsah.
② Pri meraní by mal byť meraný vodič s prúdom umiestnený v strede čeľuste, aby sa predišlo chybám. Na meranie vodičov s nízkym prúdom, aby sa zlepšila presnosť, ak to podmienky dovoľujú, môže byť meraný vodič ešte niekoľkokrát navinutý a potom umiestnený do čeľustí na meranie. Skutočná hodnota prúdu sa rovná odčítanej hodnote meradla vydelenej počtom závitov vodiča.
③ Ak sa počas procesu merania vyskytne šum, znamená to, že medzi čeľusťami a drôtom je slabý kontakt. Čeľuste môžete opäť otvárať a zatvárať. Ak hluk stále pretrváva, pred meraním vyčistite čeľuste benzínom.
(2) Metóda činnosti merania
① Meranie striedavého prúdu. Otočte prepínač do polohy ACA1000A. Držte spínač v uvoľnenej polohe. Stlačením spúšte otvorte čeľuste, upnite drôt a odčítajte hodnotu. Ak je nameraná hodnota nižšia ako 200 A, prepínač by sa mal prepnúť do polohy ACA200A, aby sa zvýšila presnosť odčítania.
② Meranie striedavého a jednosmerného napätia. Pri meraní jednosmerného napätia prepnite prepínač do polohy DCV1000. Pri meraní striedavého napätia otočte prepínač do polohy ACV750V a držte ho v uvoľnenom stave. Pripojte červený testovací kábel ku konektoru „VΩ“ a čierny testovací kábel ku konektoru „COM“. Potom pripojte červený a čierny testovací kábel paralelne k testovanému obvodu. Odčítaná hodnota je skutočné napätie obvodu.
③Meranie odporu. Prepnite spínač do polohy elektrického blokovania pre príslušný rozsah. Držte spínač v uvoľnenej polohe. Pripojte červený testovací kábel ku konektoru „VΩ“ a čierny testovací kábel ku konektoru „COM“. Pripojte červený a čierny testovací vodič k obom koncom meraného odporu a odčítaná hodnota je skutočným odporom meraného odporu.
Poznámka: Pri meraní odporu vedenia by malo byť vedenie vypnuté a kondenzátor pripojený k odporu by mal byť vybitý.
④ Test kontinuity. Otočte prepínač do polohy 200Ω, pripojte červený testovací kábel ku konektoru „VΩ“ a čierny testovací kábel pripojte ku konektoru „COM“. Ak v glukomeri zaznie bzučiak, znamená to, že odpor medzi červeným a čiernym testovacím káblom je menší ako 50±2,5Ω.
