Ako merať zemný odpor pomocou multimetra
Odpor uzemnenia sa testoval na pôdach s rôznou kvalitou pôdy pomocou multimetra a údaje namerané multimetrom sa porovnávali s údajmi nameranými špeciálnym testerom zemného odporu. Tí dvaja sú si veľmi blízki. Špecifické metódy merania sú nasledovné:
Nájdite dve 8 mm a 1 m dlhé okrúhle tyče, naostrite ich jeden koniec ako pomocné testovacie tyče a vložte ich do zeme 5 m od oboch strán uzemňovacieho telesa A, ktoré sa má testovať, hĺbka by mala byť väčšia ako 0 .6m a držte tri v priamke.
Tu je A uzemňovacie teleso, ktoré sa má testovať, a B a C sú pomocné testovacie tyče

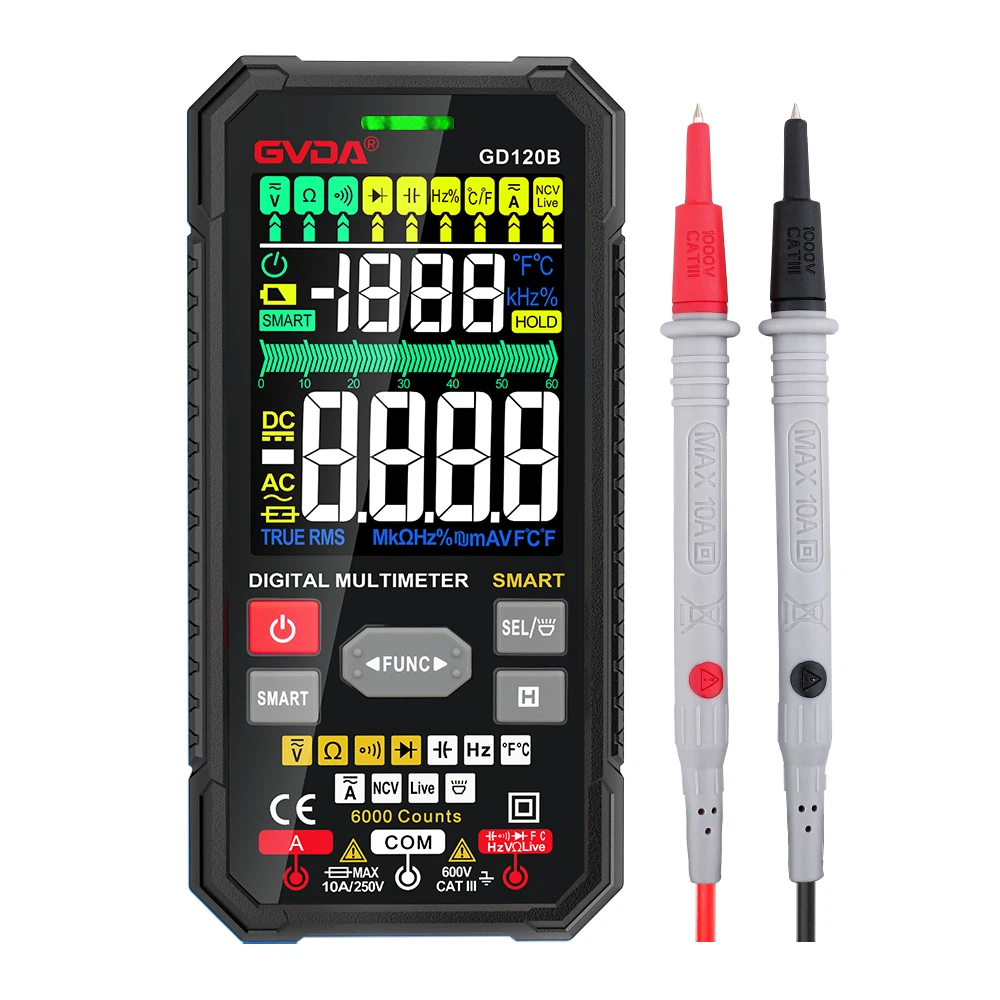

Potom použite multimeter (prevodovka R*1) na meranie A a B; hodnoty odporu medzi A a C sú zaznamenané ako RAB, RAC, RBC a potom je možné hodnotu odporu uzemnenia uzemňovacieho telesa A získať výpočtom.
Pretože odpor uzemnenia sa vzťahuje na kontaktný odpor medzi uzemňovacím telesom a pôdou. Nech sú uzemňovacie odpory A, B a C RA, RB a RC. Potom nech je odpor pôdy medzi A a B RX, pretože vzdialenosť medzi AC a AB je rovnaká, odpor pôdy medzi A a C môže byť tiež RX; a pretože BC=2AB, odolnosť pôdy medzi B a C je približne 2RX, potom:
RAB=RA plus RB plus RX. . . . . .
①RAC=RA plus RC plus RX. . . . . .
②RBC=RB plus RC plus 2RX. . . . . .
③Zložením ① plus ②-③ získate: RA=(RAB plus RAC-RBC)/2. . . . . . ④
④ Vzorec je vzorec na výpočet odporu uzemnenia.
Príklad merania: Namerané údaje uzemňovacieho telesa sú nasledovné: RAB=8.4∩, RAC=9.3∩, RBC=10.5∩. ale:
RA=(8,4 plus 9,3 – 10,5)/2=3,6 (∩)
Preto je hodnota odporu uzemnenia testovaného uzemňovacieho telesa A 3,6 ∩.
Prečo je uzemňovací odpor čím menší, tým lepší?
Čím menší je odpor, tým menší je odpor prechádzajúceho prúdu, takže ak dôjde k úniku, všetka elektrina sa prenesie z uzemneného uzemňovacieho vodiča do zeme.
Existuje mnoho typov uzemnenia, ako napríklad uzemnenie na ochranu pred bleskom (t. j. spoločný bleskozvod): čím menší je odpor uzemnenia, tým rýchlejšie sa blesk dostane do zeme cez uzemňovací vodič po zásahu bleskom, tj. tým je to bezpečnejšie; elektrické zariadenie je bezpečne uzemnené (ako napr. Kryt práčky je uzemnený): Čím menší je odpor uzemnenia, pri úniku krytu sa únik prenesie na zem cez uzemňovací vodič. Ak je odpor uzemnenia príliš veľký (ak je väčší ako odpor ľudského tela), keď sa človek dotkne krytu, ľudské telo sa stane uzemňovacím vodičom, prúd tečie z ľudského tela do zeme, to znamená elektrický šok ; a pracovné uzemnenie vo vnútri elektronického zariadenia atď., čím menšie, tým lepšie.
