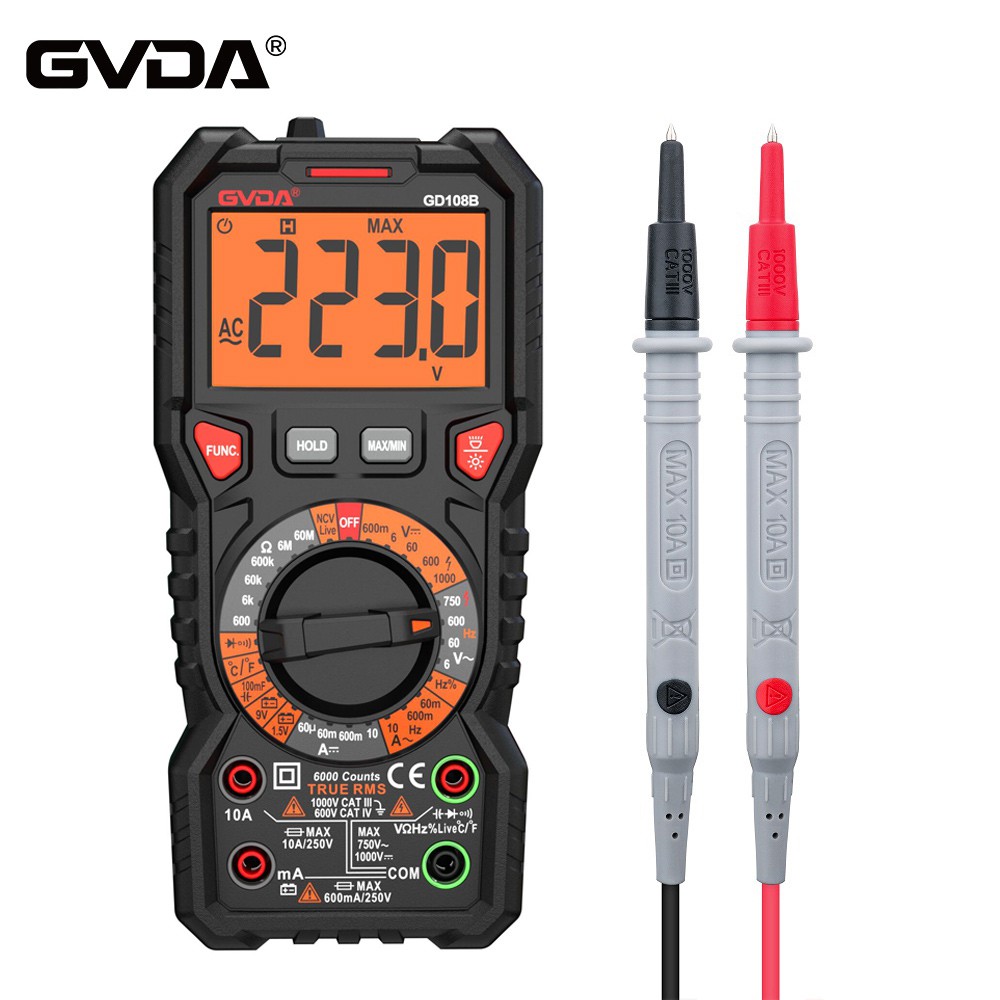

Ako merať prúd nabíjacieho zariadenia pomocou multimetra
Keď používate multimeter na meranie striedavého alebo jednosmerného prúdu, musíte nastaviť rozsah prúdu multimetra na rozsah striedavého alebo jednosmerného prúdu a merať v sérii v linke.
V prípade analógového multimetra musí byť jeho červený testovací kábel pripojený ku kladnému výstupu z nabíjačky a čierny testovací kábel musí byť pripojený k nabíjanej elektrickej záťaži. Ak sa na meranie prúdu v nabíjacom vedení používa digitálny multimeter, jeho červené testovacie káble a čierne testovacie káble môžu stále merať hodnotu striedavého alebo jednosmerného prúdu vo vedení, aj keď sú zapojené opačne. Ide len o to, že pred displejom digitálneho multimetra je -(- zápor. Číslo).
Pri meraní relatívne malého AC alebo DC nabíjacieho prúdu môžete nastaviť prúdový rozsah multimetra na rozsah 500 mA. Ak chcete merať nabíjací prúd presahujúci 500 mA, musíte nastaviť analógový multimeter alebo digitálny multimeter na rozsah 5A analógového multimetra (multimeter MF47 má zvyčajne iba 5A jednosmerný prúd okrem niekoľkých modelov, ktoré majú 10A rozsah) a Digitálny multimeter má rozsah striedavého alebo jednosmerného prúdu 10A alebo 20A.
Keďže digitálny multimeter, ktorý bežne používam, automaticky mení prevodové stupne, môžem ho používať iba ja. Iným digitálnym multimetrom stačí nastaviť prevod tak, aby ukazoval na 20A. V tomto okamihu vložte červený testovací kábel do 10. pozície a čierny testovací kábel je stále v pôvodnom konektore COM.
Neviem, či tá nabíjačka, na ktorú sa pýtajúci odvoláva, je nabíjačka na mobil alebo autonabíjačka. Ale bez ohľadu na to, o aký druh nabíjačky ide, ak chcete merať jednosmerný nabíjací prúd vo vedení, musíte odstrihnúť jeden z nabíjacích káblov (alebo odstrihnúť jeden z nabíjacích káblov inde na nabíjacej zástrčke a pripojiť červené pero multimetra, Čierne testovacie káble sú zapojené do série a sú v obvode). V tomto okamihu zasuňte zástrčku vstupného kábla nabíjačky do zdroja 220V a sledujte skutočný nabíjací prúd nabíjačky a nabíjanú záťaž.
Ak ide o nabíjačku mobilného telefónu, musíte zošrotovať nabíjací kábel a zmerať dve sondy rozsahu jednosmerného prúdu multimetra v linke.
Nastavte multimeter na aktuálny rozsah a vyberte najskôr vysoký rozsah a potom nízky rozsah a zapojte ho do série k nabíjaciemu vedeniu, ktoré je potrebné merať.
Tu je potrebné poznamenať, že batérie vo všeobecnosti používajú na rýchle nabíjanie metódu nabíjania konštantným napätím. Keďže nabíjacie napätie zostáva nezmenené a body na oboch koncoch batérie sú relatívne nízke, nabíjací prúd bude na začiatku veľmi veľký. Keď sa napätie na oboch koncoch batérie zvýši, nabíjací prúd sa bude postupne znižovať, takže nabíjací prúd nameraný v rôznych časových úsekoch nabíjania je odlišný.
Medzi nabíjaním lítiovej batérie a nabíjaním akumulátora je veľký rozdiel. S cieľom chrániť maximálnu účinnosť lítiových batérií a chrániť ich životnosť je možné ich vo všeobecnosti rozdeliť do štyroch fáz: prednabíjanie, rýchle nabíjanie, dopĺňanie a udržiavacie nabíjanie. Preto bude nabíjací prúd v ktorejkoľvek fáze tiež odlišný.
Existujú kliešťové multimetre a bežné multimetre. Typ svorky je jednoduchý. Nastavte glukomer na aktuálne nastavenie a vložte jeden testovaný vodič do upínacieho krúžku, aby ste mohli odčítať údaje. Obyčajné multimetre je potrebné zapojiť sériovo do obvodu. Dávajte pozor na dosah merača. , pozor na vyhorenie. Prúd, ktorý tento merač dokáže merať, nebude veľmi veľký, preto nie je vhodný na meranie vysokoprúdových obvodov.
Na pripojenie nabíjacieho okruhu stačí použiť multimeter. Pre nabíjanie mobilného telefónu zvoľte DC2A pre rýchle nabíjanie a DC500mA pre pomalé nabíjanie. Alebo si kúpte špeciálnu testovaciu otázku na nabíjanie mobilu, ktorá dokáže zistiť nabíjacie napätie a batériu zároveň. Má duálny LED displej, cena je asi 25 juanov a vstup a výstup sú rozhrania USI3.
Okrem toho môžete do slučky pridať aj 1 ohmový odpor v sérii a potom priamo merať napätie na rezistore. Hodnota napätia je aktuálna hodnota. Pretože vloženie odporu znižuje celkový prúd, skutočný prúd bude o niečo väčší ako nameraná hodnota. (蠠=v/R, keď R=1,
蠠=v).
Nastavte multimeter na zodpovedajúci prúdový rozsah. Ak to neviete, skúste použiť najvyšší rozsah. Vo všeobecnosti je najvyšší rozsah multimetra 10A alebo 20A. Musíte odpojiť červený kábel a zapojiť ho do vyhradenej zásuvky. Keď je batéria pripojená k jednému koncu nabíjačky, pripojte jeden z dvoch testovacích káblov multimetra k druhému koncu nabíjačky a druhý k druhému koncu batérie. Nezáleží na tom, či ide o digitálny multimeter. Ak ide o analógový multimeter, musíte venovať pozornosť polarite. Červený testovací kábel musí byť pripojený ku kladnému pólu nabíjačky alebo zápornému pólu batérie a čierny testovací kábel musí byť pripojený k zápornému pólu nabíjačky alebo kladnému pólu batérie. Záleží na tom, do ktorého konca navlečiete.
Výstupný prúd bežnej 12V nabíjačky nepresiahne 8A a výstupný prúd lepšej nabíjačky bude veľmi veľký. Vodič multimetra je príliš tenký a nie je vhodný na sériovú detekciu výstupného prúdu nabíjačky. Najlepšie je použiť bezkontaktné meracie prístroje.
Na multimetri sú úrovne prúdu (dve úrovne, mA a A). Podľa pokynov vložte červený testovací kábel a čierny testovací kábel do otvoru, nastavte multimeter na zodpovedajúci rozsah A a potom pripojte červený a čierny testovací kábel v sérii k prúdovej slučke na meranie.
