Ako pomocou multimetra zmerať, či sú komponenty dobré alebo zlé a či obvod funguje správne
I. Off-line meranie
Neukladajte do hibernácie s pracovným obvodom, aby ste vykonali akékoľvek spojenie, samotné meranie komponentov patrí do off-line merania. Nasledujúce typy sú stručne opísané.
1. Indukčnosť, ako je 1W ~ 500W výkonový transformátor 220V koniec, jednosmerný odpor je všeobecne v niekoľkých KΩ ~ desiatkach Ω, čím väčší je príkon s nižším odporom. Odpor cievky elektromagnetického relé je tiež zhruba v tomto rozsahu; okrem transformátora použitého v spínacom zdroji je jednosmerný odpor relatívne nízky, vo všeobecnosti v nulovom bode niekoľko desiatok Ω medzi nimi. Čím vyšší je výkon a frekvencia, tým nižší je DC odpor. DC odpor malých hotových induktorov je tiež v tomto rozsahu.
Meranie indukčnosti má spoločný bod, to znamená, že bez ohľadu na kladné meranie, spätné meranie alebo s ukazovateľom, digitálnym meračom akéhokoľvek prevodu sú výsledky testu rovnaké.
2. Meranie polovodičových zariadení: meranie diód, priepustný odpor bude vo všeobecnosti niekoľko Ω ~ stoviek Ω medzi rôznymi tabuľkami, výsledky testov rôznych prevodov budú rôzne. Spätný odpor bude veľmi veľký, zvyčajne v megabajtoch až ∞ medzi, ale germániová trubica bude menšia, zvyčajne v stovkách KΩ vyššie. Ak dióda s ukazovateľom Rx10K prevodového stupňa test regulátora hodnota pod 9V, bude dopredu a dozadu odpor sú veľmi nízke, je normálny jav. Meranie triódy typu NPN alebo PNP, môžete b a c, e sú chápané ako dve spojené diódy, pričom vyššie uvedený spôsob merania môže byť. Pre triódový špeciálny prevodový stôl je možné prevod použiť na priame meranie.
3. Meranie kapacity
Pre digitálny stôl môžete priamo použiť meranie kapacity súboru. Ak ide o ukazovateľ, možno ho použiť na meranie kapacity nad 100 μF s Rx1 alebo Rx10 a kapacity pod 100 μF s Rx1K alebo Rx10K. Ukazovateľ švihu (čím väčšia je kapacita väčšieho výkyvu) späť na pôvod je dobrý, inak dôjde k úniku alebo výmene pera a následne merané, pretože na elektrolytickom kondenzátore pri pripočítaní spätného napätia sa únik zvýši. Ak ste práve vytiahli z obvodu na kondenzátore, nezabudnite vybiť meranie, aby ste predišli poškodeniu multimetra.
4. Hrubé meranie integrovaných obvodov
To by malo mať dobrý integrovaný obvod pre referenciu. Pre akékoľvek dve stopy odporu vpred a vzad sa porovnávajú navzájom. Ak je odpor medzi nohou a dobrým integrovaným obvodom v porovnaní s veľkým rozdielom, môžete spočiatku usúdiť, že integrovaný obvod bol poškodený.

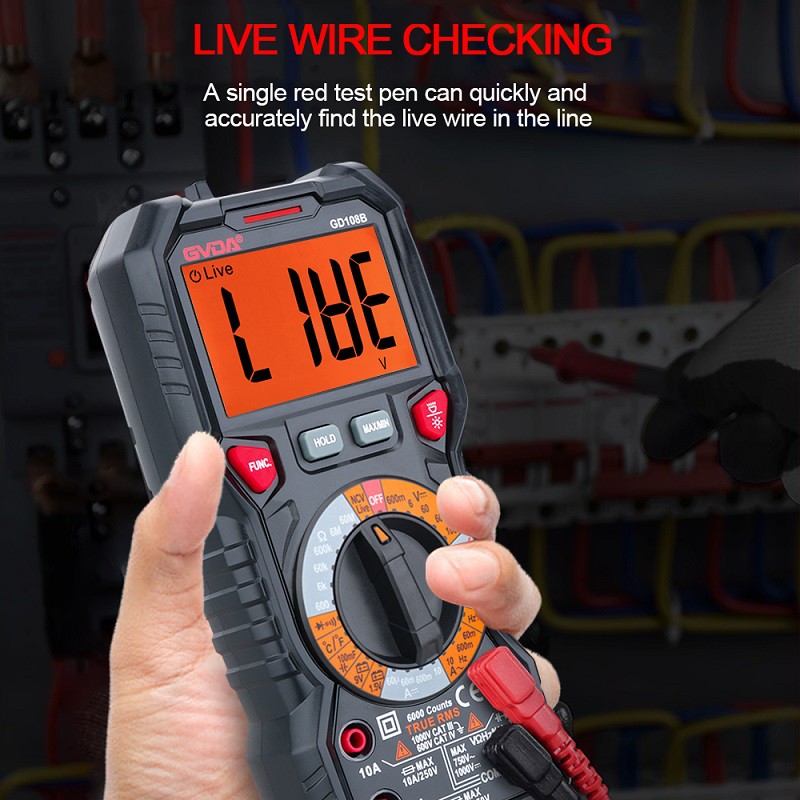

II. Online meranie
Online meranie patrí medzi spoplatnené meranie. Pri tejto práci by ste mali najprv pochopiť, aké normálne napätie alebo prúd sa meria. Pri meraní napätia je najlepšie využiť vysoký vnútorný odpor digitálneho stola na zníženie vplyvu prevádzkového stavu meraného obvodu, inak sa značne zníži dôveryhodnosť testovacích údajov. Meranie napätia online je dôležitým prostriedkom na určenie, či je obvod alebo komponent dobrý alebo zlý.
Meranie prúdu by sa malo najskôr odpojiť od testovaného bodu v prípade výpadku napájania, sériového multimetra a bude preradený na o niečo väčší prevodový stupeň, než je aktuálna poloha testovaného bodu, a potom môže byť testovaný .
