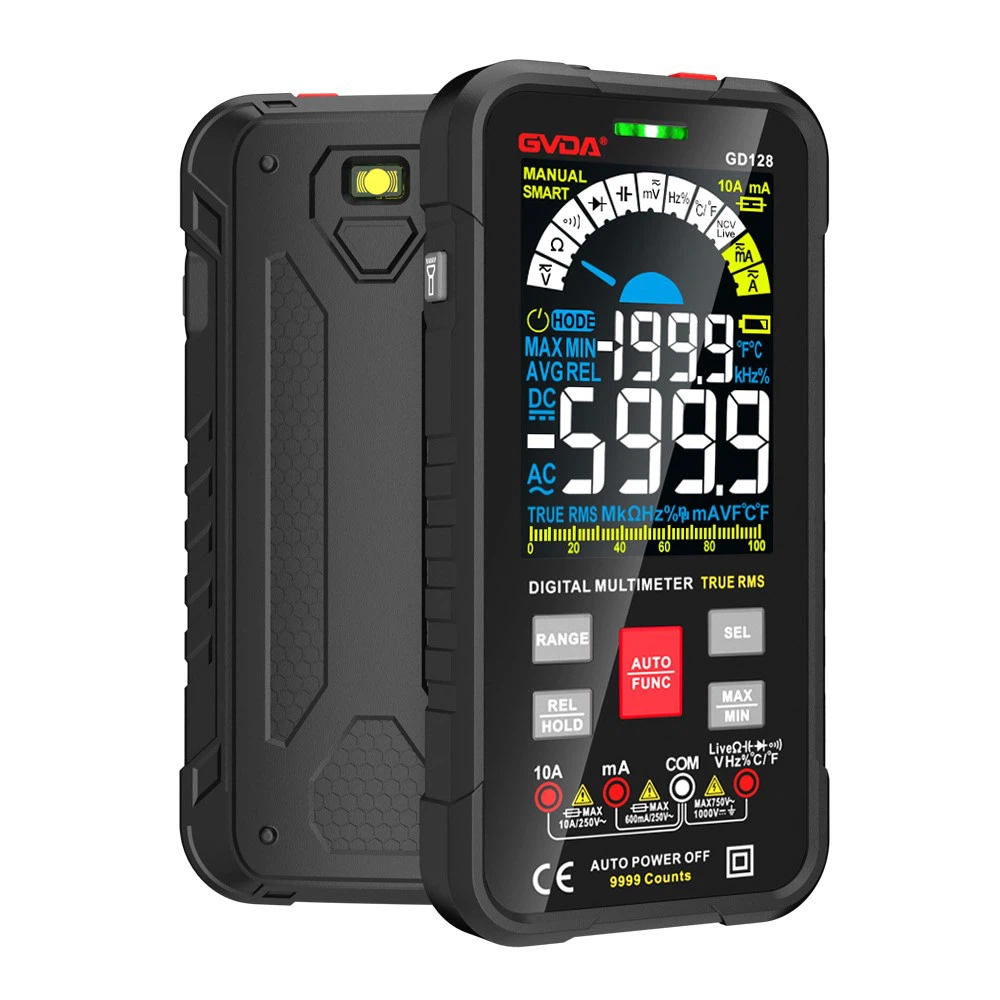

Meranie potenciometrov a kondenzátorov multimetrom
1. Merací potenciometer.
Potenciometer, tiež známy ako premenlivý odpor, označuje odpor, ktorého hodnota odporu sa dá voľne nastaviť v určitom rozsahu. Menovitý odpor a zmenu odporu potenciometra je možné merať multimetrom
(1) Vyberte rozsah.
Otočte prepínačom rozsahu na príslušnú elektrickú bariéru.
(2) Zmerajte menovitý odpor.
Zmerajte odpor svoriek 1 a 3 potenciometra, čo je nominálny odpor potenciometra
Ak je hodnota odporu nekonečná, možno usúdiť, že potenciometer je otvorený.
(3) Zmerajte zmenu odporu.
Pomalým otáčaním otočného hriadeľa potenciometra zmerajte, či sa hodnoty odporu na svorkách 1 a 2 alebo svorkách 2 a 3 menia plynule a rovnomerne. Ak sa zistí, že hodnota odporu sa mení prerušovane alebo má skokový jav, možno predbežne usúdiť, že ide o problém nerovnomernej zmeny hodnoty odporu alebo zlého kontaktu potenciometra.
(4) Určite typ potenciometra.
Pri rovnomernom otáčaní potenciometra, ak je aj vychýlenie ukazovateľa multimetra rovnomerné, znamená to, že ide o lineárny potenciometer; Pomalšie (alebo rýchlejšie) indikuje anti-logaritmický alebo logaritmický potenciometer.
2. Zmerajte kondenzátor pomocou multimetra.
Kondenzátor je bežná súčasť pozostávajúca z dvoch kovových dosiek, ktoré sú vložené do izolačného materiálu (dielektrika). Na kvalitatívnu a semikvantitatívnu kontrolu kvality kondenzátorov je možné použiť multimeter.
①Vyberte rozsah.
Otočte prepínač voľby rozsahu na príslušnú elektrickú bariéru (R×1k alebo R×10k).
② Zmerajte bežné kondenzátory.
Pri meraní kondenzátora s veľkou kapacitou (nad 5000pF) sa ukazovateľ multimetra rýchlo vychýli doprava a potom sa postupne vráti na ľavý koniec. Keď sa ukazovateľ zastaví, hodnota odporu, na ktorú ukazuje, je izolačný odpor kondenzátora. Čím väčší je izolačný odpor, tým lepšie, vo všeobecnosti by mal byť blízko ∞. Pri meraní kondenzátora s malou kapacitou (pod 5000pF) sa ukazovateľ multimetra v podstate nehýbe.
③ Zmerajte elektrolytický kondenzátor.
Elektrolytické kondenzátory sú polarizované kondenzátory. Pri testovaní pripojte zápornú elektródu elektrolytického kondenzátora k červenému testovaciemu káblu a kladnú elektródu pripojte k čiernemu testovaciemu káblu. Čím väčšia je kapacita, tým väčší je výkyv ručičky hodiniek. Po každom meraní by sa dva konce kondenzátora mali skratovať pomocou testovacieho kábla, aby sa kondenzátor vybil. .
