Princíp modulu na nastavenie jednosmerného napájacieho napätia

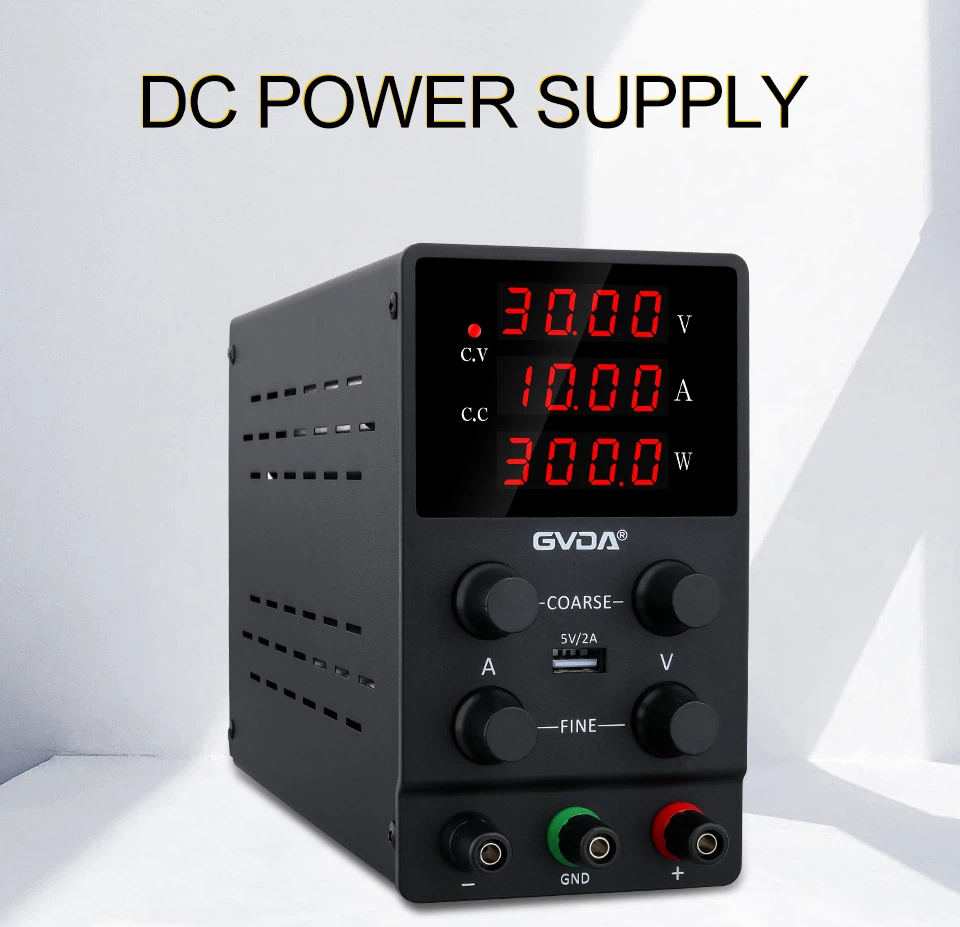

Napájanie jednosmerným prúdom je nepostrádateľným zariadením v odvetví napájania, ako je napríklad priemysel spínaných zdrojov, používa sa na testovanie rozsahu výstupného napätia spínaného zdroja a nakoniec na potvrdenie špecifikácií.
Napájanie jednosmerným prúdom hrá kľúčovú úlohu pri klasifikácii zdroja napájania, aký je teda princíp modulu úpravy napätia napájacieho zdroja jednosmerného prúdu?
V module na nastavenie napätia zdroja jednosmerného prúdu je nastavovacia trubica zložená z tranzistorov s efektom poľa, aby sa dosiahol vysoký výstupný prúd. Keďže dizajn vyžaduje Iomax=5 A, Iomin{1}} A, Pm=(Vimax-Vomin)Iomax=(30×5)=150 W, preto , nastavovacia trubica v tomto obvode môže zvoliť TL431.
Porovnanie a zosilnenie obvodu využíva operačný zosilňovač OP07, CPU riadi výstupné napätie cez DAC a potom vzorkovací obvod zložený z R9, R10 a RP vykonáva vzorkovanie napätia.
Obvod negatívnej spätnej väzby zložený z FET, OP07, LM324 a vzorkovacieho obvodu môže realizovať účel úpravy výstupného napätia (stabilizácia).
