Princípy a aplikácie fázovaných laserových diaľkomerov
Laserový diaľkomer fázového typu je použitie modulácie amplitúdy laserového lúča a určenie modulovaného svetla do a z línie merania fázového oneskorenia generovaného raz, a potom podľa vlnovej dĺžky modulovaného svetla, konverzia fázového oneskorenia reprezentovaná podľa vzdialenosti. To znamená nepriamy spôsob určenia času potrebného na svetlo prostredníctvom spiatočného merania.
Laserové diaľkomery fázového typu sa vo všeobecnosti používajú na presné určovanie vzdialenosti. Kvôli svojej vysokej presnosti, zvyčajne v milimetrovej mierke, aby efektívne odrážali signál a aby bolo určenie cieľa obmedzené na konkrétny bod zodpovedajúci presnosti prístroja, sú takéto diaľkomery konfigurované so zrkadlom známym ako kooperatívny cieľ.
Ak je uhlová frekvencia modulovaného svetla ω a fázové oneskorenie spôsobené jednou spiatočnou cestou na vzdialenosť, ktorá sa má merať D, je φ, zodpovedajúci čas t možno vyjadriť ako:
t=φ/ω
Nahradením tohto vzťahu do (3-6) možno vzdialenosť D vyjadriť ako
D=1/2 ct=1/2 c-φ/ω=/(4πf) (Nπ+Δφ)
=c/4f (N+ΔN)=U(N+)
Eq:
φ - celkové fázové oneskorenie produkované signálom prechádzajúcim do a z prieskumnej čiary raz.
ω - uhlová frekvencia modulačného signálu, ω=2πf.
U - jednotka dĺžky, hodnota sa rovná 1/4 modulačnej vlnovej dĺžky
N - počet modulačných polvlnových dĺžok obsiahnutých v meracom vedení.
Δφ - časť signálu smerujúca do a z vedenia, ktorá súčasne vytvára fázové oneskorenie menšie ako π.
ΔN - zlomková časť modulačnej vlny obsiahnutá vo vedení, ktorá má menej ako polovicu vlnovej dĺžky.
ΔN=φ/ω
Pri danej modulácii a štandardných atmosférických podmienkach je frekvencia c / (4πf) konštantná, v tomto čase sa meranie vzdialenosti stalo meraním počtu polvlnových dĺžok obsiahnutých v meracom vedení a menšej ako polovice vlnovej dĺžky zlomková časť merania merania N alebo φ, vďaka rozvoju modernej technológie presného obrábania a technológie merania rádiovej fázy, dosiahlo meranie φ vysoký stupeň presnosti.
Aby bolo možné merať fázový uhol φ menší ako π, možno ho merať rôznymi metódami, zvyčajne najpoužívanejšie je meranie oneskorenej fázy a digitálne meranie fázy, na získanie φ princípu sa používa laserový diaľkomer s krátkym dosahom. digitálne meranie fázy.

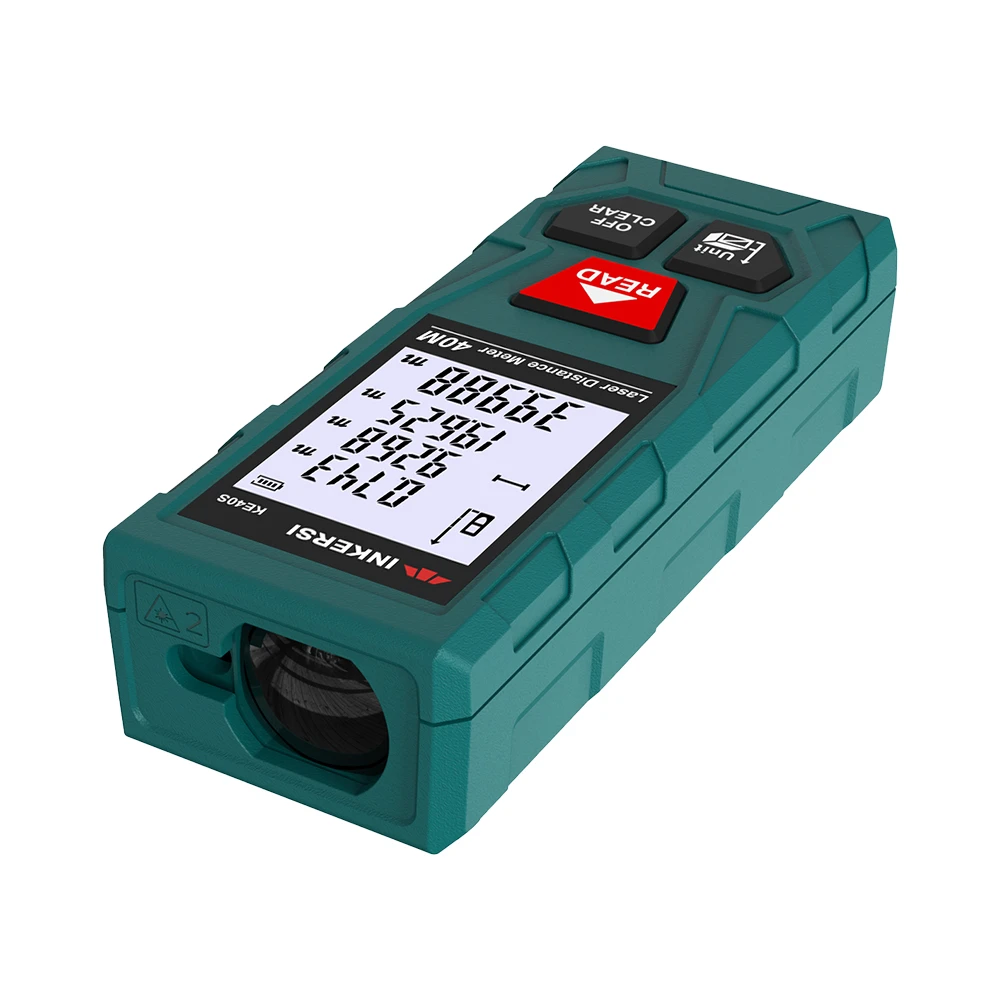

Z vyššie uvedených všeobecných okolností fázový laserový diaľkomer využívajúci kontinuálne vyžarovanie laserových lúčov s modulovanými signálmi, na dosiahnutie vysokej presnosti meracieho rozsahu je tiež potrebné nakonfigurovať cieľ spolupráce a zavedenie ručného laserového diaľkomeru je pulzný laserový diaľkomer a nový typ diaľkomeru, nie je to len malá veľkosť a nízka hmotnosť, ale aj použitie technológie digitálnej interpolácie šírenia impulzov na meranie fázy, nie je potrebné spolupracovať s cieľom na dosiahnutie presnosti na milimetrovej úrovni, merací rozsah má viac ako 100 m a môže rýchlo a presne zobraziť vzdialenosť priamo. Je presné strojárske meranie s krátkym dosahom, meranie plochy budov v najnovšom type štandardného prístroja na meranie dĺžky. Teraz je najpoužívanejší ručný laserový diaľkomer série DISTO vyrábaný spoločnosťou leica.
