Štruktúra a princíp lineárneho regulovaného napájacieho zdroja Vlastnosti lineárneho regulovaného napájacieho zdroja
Lineárne regulované napájanie je druh jednosmerného regulovaného napájacieho zdroja používaného skôr. Mení a riadi svoje výstupné napätie a prúd zmenou stupňa vodivosti tranzistora. V lineárne regulovanom napájacom zdroji je tranzistor ekvivalentný premenlivému odporu. pripojený k napájaciemu obvodu. Spoločnou charakteristikou lineárne regulovaných napájacích zdrojov je, že ich nastavovacia trubica napájacieho zariadenia pracuje v lineárnej oblasti a výstup je stabilizovaný nastavením poklesu napätia medzi trubicovými elektródami. Vzhľadom na veľkú statickú stratu nastavovacej trubice je potrebné osadiť veľký radiátor na odvod tepla.

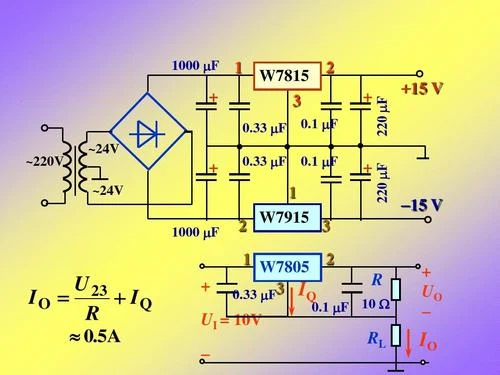

Štruktúra a princíp lineárne regulovaného napájacieho zdroja
Všeobecne povedané, lineárny regulovaný napájací zdroj sa skladá z niekoľkých základných častí, ako je regulačná trubica, referenčné napätie, vzorkovací obvod a obvod zosilňovača chýb. Okrem toho môžu byť zahrnuté aj niektoré časti, ako je ochranný obvod a spúšťací obvod.
Nižšie uvedený obrázok použite na ilustráciu princípu lineárne regulovaného regulačného napätia napájacieho zdroja. Ako je znázornené na obrázku, premenný odpor RW a zaťažovací odpor RL tvoria obvod deliča napätia a výstupné napätie je: Uo=""Ui""×RL/(RW plus RL), takže výstup možno zmeniť úpravou veľkosti RW Veľkosť napätia. Upozorňujeme, že ak sa v tomto vzorci pozrieme iba na zmenu hodnoty nastaviteľného odporu RW, výstup Uo nie je lineárny, ale ak sa pozrieme na RW a RL spolu, je lineárny. Všimnite si tiež, že náš obrázok nekreslí vývod RW doľava, ale doprava. Hoci v tom nie je žiadny rozdiel od vzorca, nákres vpravo iba odráža pojmy „vzorkovanie“ a „spätná väzba“--väčšina skutočných napájacích zdrojov pracuje v režime vzorkovania a spätnej väzby Nižšie je metóda spätnej väzby sa používa zriedka, alebo ak sa používa, je to len pomocná metóda.
Ak nahradíme premenlivý odpor na obrázku triódou alebo elektrónkou s efektom poľa a riadime hodnotu odporu "varistora" detekciou výstupného napätia tak, aby výstupné napätie zostalo konštantné, dosiahli sme reguláciu napätia. cieľom. Táto trióda alebo elektrónka s efektom poľa sa používa na nastavenie výstupu napätia, preto sa nazýva nastavovacia elektrónka.
Ako je znázornené na obrázku, keďže trubica regulátora je zapojená do série medzi napájací zdroj a záťaž, nazýva sa sériovo regulovaný napájací zdroj. Zodpovedajúcim spôsobom existuje aj bočný regulovaný napájací zdroj, ktorý má prispôsobovať výstupné napätie pripojením regulačnej trubice paralelne so záťažou. Typický regulátor referenčného napätia TL431 je skratový regulátor napätia. Takzvané paralelné zapojenie znamená, že podobne ako elektrónka regulátora napätia na obrázku 2, "stabilita" emitorového napätia tlmiacej zosilňovacej elektrónky je zabezpečená posunom. Možno vám tento údaj neumožňuje vidieť, že ide o „paralelné spojenie“, ale pri bližšom pohľade je to skutočne tak. Tu by však mal každý venovať pozornosť: elektrónka regulátora napätia tu pracuje vo svojej nelineárnej oblasti, takže ak si myslíte, že ide o napájací zdroj, je to tiež nelineárny zdroj. Aby to bolo pre každého ľahšie pochopiteľné, pozrime sa späť na primerane vhodný obrázok, kým ho nebudeme môcť stručne pochopiť.
Vlastnosti lineárne regulovaného napájacieho zdroja
1. Nízka účinnosť;
2. Hluk generovaný prácou je nízky;
3. Rýchlosť odozvy je rýchla a výstupné zvlnenie je malé;
4. Výstupné napätie je nižšie ako vstupné;
5. Veľký vývin tepla (najmä vysokovýkonné napájanie), ktorý nepriamo zvyšuje tepelný šum do systému.
