Skúšobné metódy a princípy meračov osvetlenia
1. Princíp testu osvetlenia
Osvetlenie je plošná hustota svetelného toku prijímaného na osvetlenej rovine. Iluminačná šťava je prístroj používaný na meranie osvetlenia na osvetlenom povrchu. Je to jeden z najčastejšie používaných prístrojov pri meraní osvetlenia.

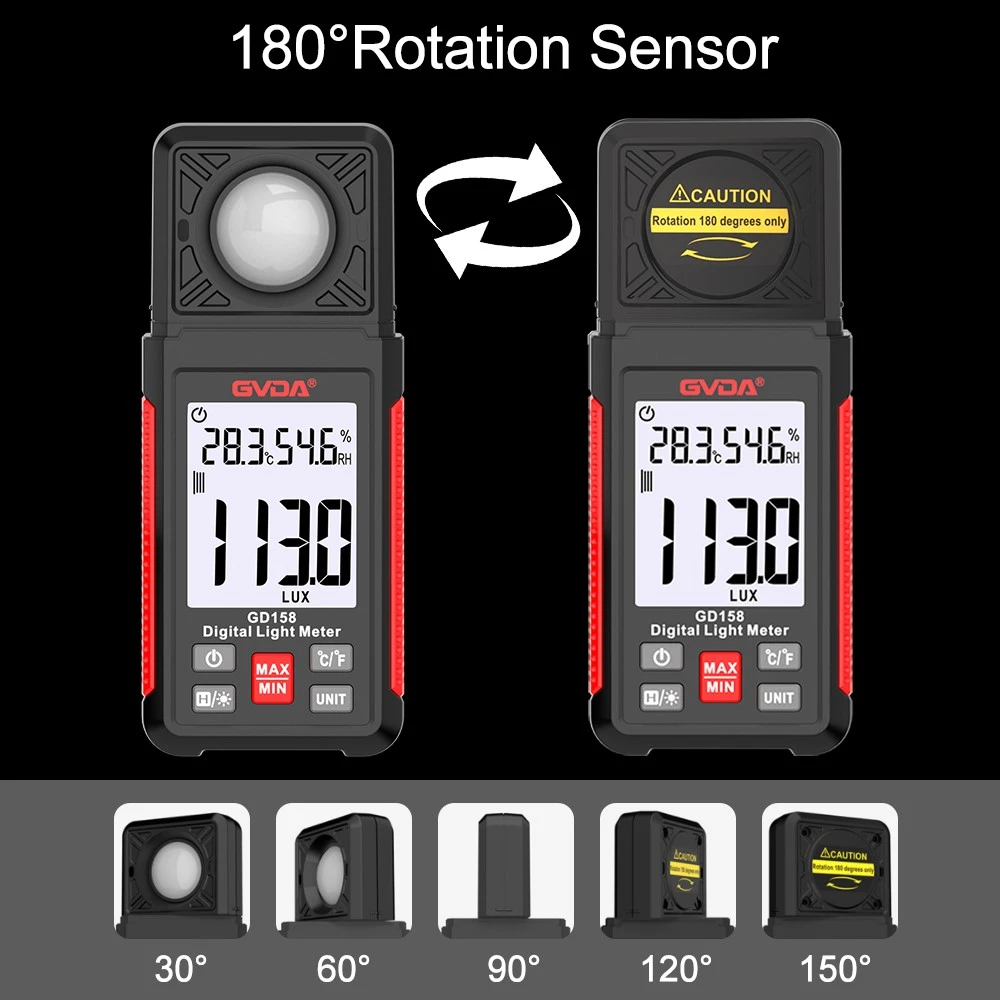

2. Konštrukčný princíp merača osvetlenia
Merač osvetlenia pozostáva z dvoch častí: fotometrickej hlavice (nazývanej aj sonda prijímajúca svetlo, vrátane prijímača, párového filtra V (λ) a kosínusového korektora) a zobrazovacieho displeja.
Kroky a metódy merania
V pracovnej miestnosti by sa malo osvetlenie merať na každom pracovnom mieste (napr. stôl, pracovný stôl) a potom by sa malo spriemerovať. Pre prázdne miestnosti alebo nepracovné miestnosti, kde pracovná poloha nie je určená, ak sa všeobecné osvetlenie používa samostatne, sa na meranie osvetlenia zvyčajne vyberie 0.8 m vysoká horizontálna rovina. Rozdeľte meranú oblasť na rovnako veľké štvorce (alebo takmer štvorce), zmerajte osvetlenie Ei v strede každého štvorca a jeho priemerné osvetlenie sa rovná priemernému osvetleniu v každom bode, tj.
Kde Eav - priemerné osvetlenie meranej oblasti, lx;
Ei ——osvetlenie v strede každej meracej mriežky, lx;
N——Počet meracích bodov.
Rovnomernosť osvetlenia sa vzťahuje na pomer minimálneho osvetlenia k priemernému osvetleniu na špecifikovanom povrchu, to znamená:
Vo vzorci Emin——odkazuje na minimálne osvetlenie na meranom povrchu, lx.
V tomto experimente môže byť povrch meracieho bodu usporiadaný v miestnosti určený povrch a minimálne osvetlenie môže byť považované za minimálnu hodnotu osvetlenia v meranom bode.
Zmerajte dĺžku strany každého štvorca v miestnosti na lm. Veľká izba môže
Kde Eav - priemerné osvetlenie meranej oblasti, lx;
Ei ——osvetlenie v strede každej meracej mriežky, lx;
N——Počet meracích bodov.
Rovnomernosť osvetlenia sa vzťahuje na pomer minimálneho osvetlenia k priemernému osvetleniu na špecifikovanom povrchu, to znamená:
Vo vzorci Emin——odkazuje na minimálne osvetlenie na meranom povrchu, lx.
