Spôsob použitia a typ vodováhy
Ako používať úroveň
Hodnota mierky hladiny je vyjadrená uhlom (sekundou) alebo sklonom a jej význam je vyjadrený uhlom, pod ktorým je bublina posunutá o jednu mriežku, alebo výškou pracovnej plochy, ktorá je posunutá o jednu mriežku na dĺžke. jedného metra.
Keďže uhol sklonu vodováhy je veľmi malý, tg, napríklad tg4 4 radiány=0.02 mm/1000 mm, pri meraní umiestnite pracovnú plochu vodováhy do blízkosti meraného povrchu, a odčítajte po ustálení bublín.
Ak potrebujete zmerať skutočnú hodnotu sklonu s dĺžkou L, môžete použiť nasledujúci vzorec na výpočet skutočnej hodnoty sklonu nivelačného prístroja {{0}} počet mriežok odchýlky nominálnej hodnoty delenia L; napríklad: nominálna hodnota delenia je 0,02 mm/m, L=200mm, odchýlka Ak je počet mriežok 2 mriežky, skutočná hodnota sklonu=0.02/1000 200 2=0. 008 mm.
Aby sa predišlo chybám merania spôsobeným nepresnou nulovou polohou hladinomeru, nulová poloha hladinomeru sa musí pred použitím skontrolovať alebo nastaviť.
Metóda kontroly a nastavenia nulovej polohy vodováhy spočíva v umiestnení vodováhy, ktorá sa má kalibrovať, na približne vodorovnú platňu blízko polohovacieho bloku a po ustálení bubliny odčítajte hodnotu na jednom konci bubliny ako a1. , potom otočte vodováhou o 180 stupňov a presne ju umiestnite do pôvodnej polohy. Podľa jednej strany prvého odčítania zapíšte údaj na druhom konci bubliny ako a2,
Polovica rozdielu medzi týmito dvoma hodnotami je chyba nulovej polohy, teda =(a1-a2)/2 dielikov. Ak chyba nuly prekročí povolený rozsah, je potrebné nastaviť nulový mechanizmus
hlavný typ
bublinková hladina
Vodováha je merací prístroj na kontrolu, či je povrch inštalácie stroja alebo doska vodorovný, a na meranie smeru a uhla sklonu. Jeho tvar je vyrobený z ocele. Existujú dlhé a zakrivené sklenené trubice a na ľavom konci sú pripevnené aj malé horizontálne sklenené trubice. Rúry sú naplnené éterom alebo alkoholom a je tam malá bublinka, ktorá je vždy v najvyššom bode v skúmavke. Na oboch koncoch bubliny na sklenenom valci sú šupiny. Zvyčajne, keď je stroj nainštalovaný vo výrobe, citlivosť bežne používanej vodováhy je {{0}}.01 mm/m, 0.0 2 mm/m, {{10}}.04 mm/m, 0,05 mm/m, 0,1 mm/m, 0,3 mm/m a 0,4 mm/m atď. To znamená, že umiestnite hladinu na 1-metr dlhé rovné pravítko alebo tanier. Keď má jeden z koncových bodov citlivosť označujúcu rozdiel vo veľkosti, ak je citlivosť 0,01 mm/m, znamená to, že medzi dvoma koncami rovného pravítka alebo dosky je rozdiel 0,01 mm. Rozdiel vo výške (ekvivalent rozdielu 2 sekúnd medzi dvoma koncami), keď je výškový rozdiel h mm v dĺžke 1 m, bude mať bublina rozdiel jednej stupnice. Princípom vodováhy je použitie bubliny v sklenenej trubici a bublina môže byť vždy udržiavaná v najvyššej polohe.

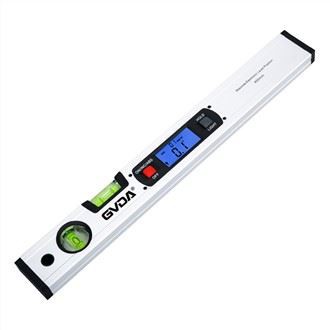

elektronická úroveň
Elektronická vodováha, používa sa na meranie vysoko presného obrábacieho stroja, ako je NC sústruh, frézka, rezací stroj, trojrozmerné meracie lôžko a iné povrchy lôžka, jeho citlivosť je veľmi vysoká, ak sa dá vypočítať posunutím 25 mierok vľavo a vpravo počas merania, meranie Obrobok je možné merať len v určitom rozsahu sklonu. Existujú dva hlavné princípy elektronických úrovní: indukčné a kapacitné. Podľa rôznych smerov merania sa dá rozdeliť aj na jednorozmerné a dvojrozmerné elektronické úrovne.
