Použitie klešťového ampérmetra na posúdenie vyváženia trojfázového obvodu
Do čeľustí súčasne upnite trojfázové vodiče A, B, C pripojené k záťaži (napríklad k motoru). Ak neexistuje žiadna indikácia, znamená to, že trojfázový obvod je vyvážený. Ak existuje údaj, znamená to, že existuje prúd s nulovou sekvenciou, čo naznačuje nerovnováhu. Pripojte dva z trojfázových vodičov a zobrazená hodnota je aktuálna hodnota neupevnenej fázy.
Ak je testovaný prúd slučky menší ako počet závitov v ústí svorky (nastavený ako N závitov), potom vydeľte hodnotu prúdu udávanú hlavou merača počtom závitov N, čo je hodnota odporu, ktorá sa má merať. .
Ak je meraný prúd väčší ako maximálny rozsah prúdu, možno použiť prúdový transformátor. Metóda je: znížiť počet krát prúdový transformátor v záťažovom obvode na skrat, upnúť čeľuste kliešťového ampérmetra do sekundárneho skratového vodiča a vynásobiť nameraný prúd transformačným pomerom prúdového transformátora , čo je nameraná hodnota prúdu obvodu záťaže.
Hlavné "špeciality" kliešťového ampérmetra
Kliešťový ampérmeter Jeho hlavnú „špecialitu“ poznáme z jeho zaužívaného názvu a niekedy ho nazývame aj klešťový merací klešťový prúd. Je to elektrický prístroj na meranie veľkých prúdov. Dokáže merať až 1000 ampérov striedavého prúdu a minimum dokáže merať iba prúd 1 ampér. Ak je nižšia, nebude to presné. Preto je jeho presnosť len 2,5 až 5 stupňov a pri meraní veľkých prúdov je potrebné venovať pozornosť mnohým veciam, ktoré si musia začiatočníci zapamätať.

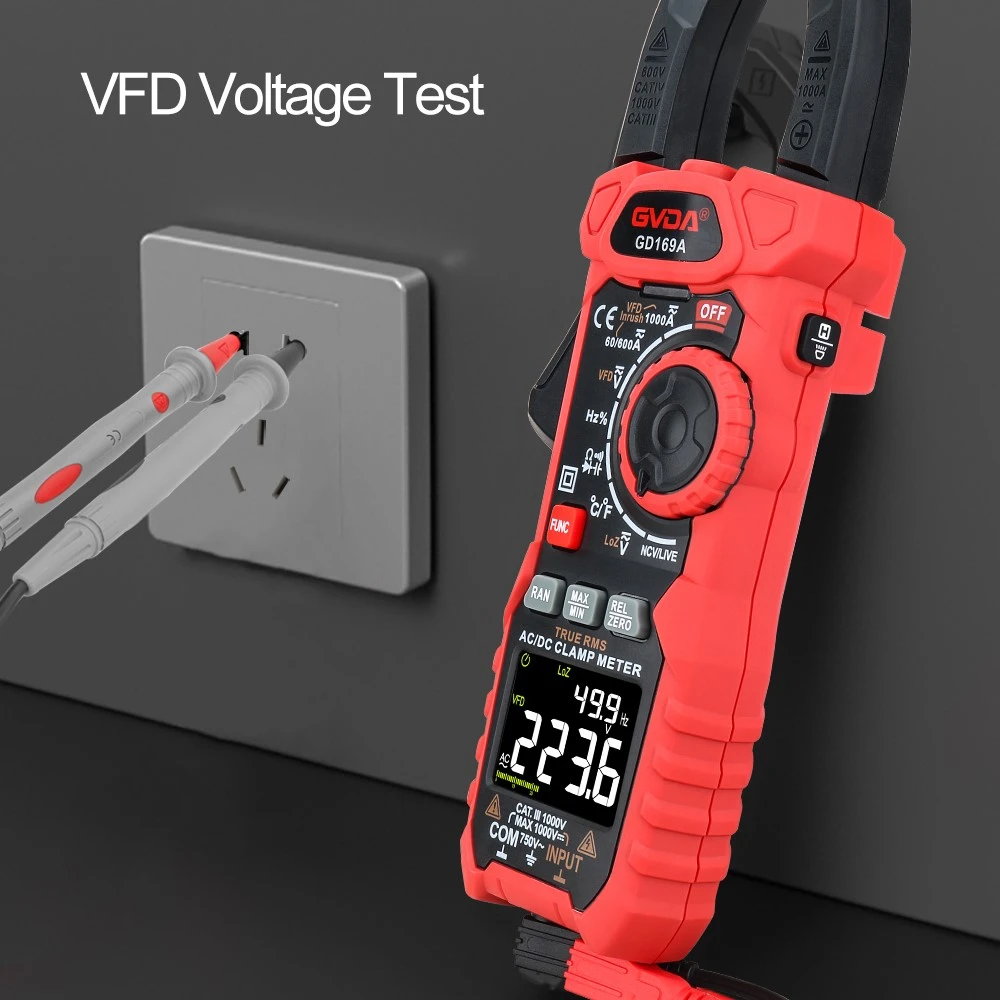

Multimeter s klešťovým meračom
S podporou digitalizácie a výskumom a vývojom nových produktov si čoraz viac prístrojov osvojilo digitalizáciu a stali sa trendom vývoja a analógové prístroje sa postupne stiahli z „pódia“ používania. Teraz sa kliešťový ampérmeter objavil aj digitálny a jeho funkcia už nie je jediným meracím prístrojom. Zatiaľ čo presnosť merania digitálneho kliešťového ampérmetra sa zlepšuje, fyzikálne veličiny, ktoré meria, sú tiež „obohacované“, ako sú prúd, napätie, odpor, činný výkon, frekvencia, fázový uhol, účinník a ďalšie fyzikálne veličiny. Má dvojitú funkciu multimetra a kliešťového ampérmetra. Myslím si, že takýto nástroj bude v budúcnosti uprednostňovať väčšina elektrotechnikov.
