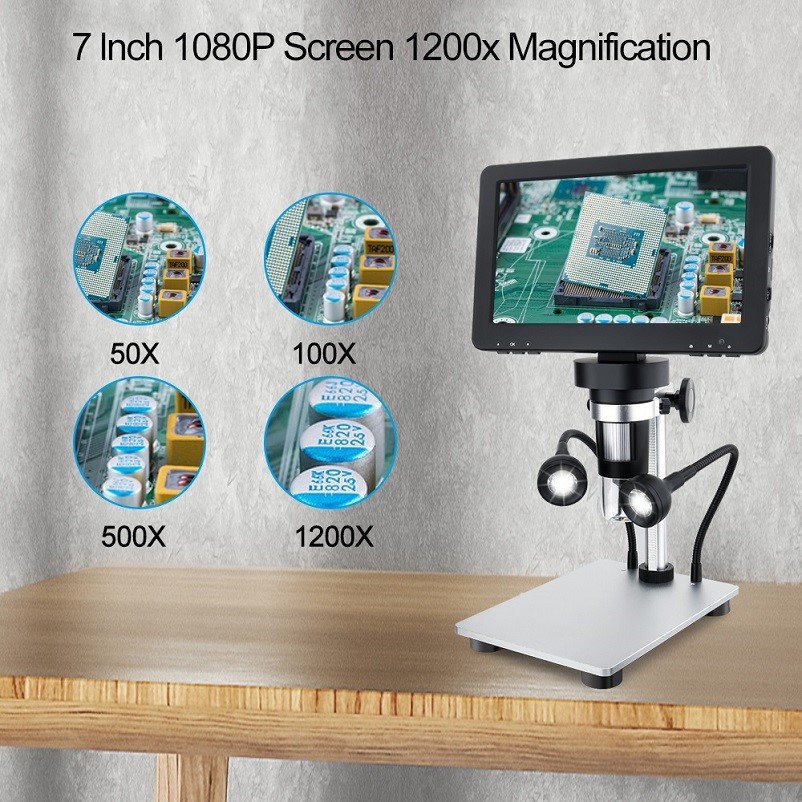

Aká je funkcia automatického kontinuálneho zoom video mikroskopu?
Stereo mikroskopy sú široko používané v biologickej anatómii, mikrobiálnom pozorovaní, mikrochirurgii, pozorovaní minerálnej štruktúry a priemyselnej výrobe. Priemysel sa používa hlavne pri výrobe, montáži a kontrole kvality jemných dielov, ako je výroba elektroniky, polovodičov a hodiniek. Je to nevyhnutné procesné zariadenie pre niektoré procesy. Hoci má stereomikroskop binokulárne pozorovanie a kontinuálne zväčšovanie, má silný zmysel pre trojrozmernosť, ale aj tak je ľahké spôsobiť únavu operátora. S príchodom obrazových snímačov CCD a CMOS a neustálym znižovaním nákladov sa objavil monokulárny video mikroskop s kontinuálnym zoomom. Videomonokulárny mikroskop má výhody širokého zorného poľa, intuitívneho a reálneho, jednoduchého ovládania a operátor nie je náchylný na únavu, preto sa rýchlo vyvinul. Vo výrobnej linke je tendencia nahrádzať stereomikroskopy na binokulárne pozorovanie.
1.1 Princíp fungovania video mikroskopu s kontinuálnym zoomom
Videomikroskop s kontinuálnym variabilným zväčšením (ďalej len videomikroskop) začínal binokulárnym pozorovacím stereomikroskopom. Jeho optický systém sa skladá hlavne z troch častí: šošovky objektívu s kontinuálnym priblížením, okuláru a prídavnej šošovky predného objektívu, ako je znázornené na obrázku 1. Spomedzi nich patrí šošovka objektívu s premenlivým zväčšením do radu objektívov s malým zväčšením a je kľúčovým komponentom video mikroskopu. Pozorovaný objekt sa prostredníctvom optického systému zobrazí na fotocitlivom povrchu CCD (alebo CMOS) a obrazový snímač prevedie optický signál na elektrický signál (video signál) a signál zobrazí obraz objektu na obrazovke CRT. obrazovky alebo LCD cez TV systém. Obrázok 2 zobrazuje DT-10 jednorúrkový kontinuálny zoom video mikroskop vyvinutý Guidian Opto-Mechatronics Institute a Wuzhou Aote Optoelectronics Instrument Co., Ltd. prostredníctvom spolupráce medzi priemyslom a univerzitou. Pri absencii predného objektívu a 1× okuláru je pomer priblíženia M=1:6,3, 0.7-4,5× nepretržité priblíženie. Po pripojení k 1/3-palcovému CCD cez rozhranie C sa mikroskopický obraz zobrazí na CLD. Optický systém využíva aj LED koaxiálne osvetlenie svetla s nastaviteľnou intenzitou svetla alebo vonkajšie osvetlenie prstencového LED poľa.
1.2 Automatizácia a inteligentná transformácia video mikroskopu
(1) Prezentácia otázky. Strojové videnie je široko používané v online automatickej kontrole priemyselných výrobných procesov a režim „manuálne nastavenie plus video pozorovanie“ video mikroskopu s kontinuálnym zoomom nemôže spĺňať požiadavky online automatickej kontroly.
(2) Celková schéma návrhu. Podstatou inteligentného video mikroskopu s kontinuálnym zoomom je použitie vstavanej technológie v systéme kontinuálneho zoomu, ktorá nahrádza tradičný počítač na automatické ovládanie automatického systému činnosti mikroskopu, pričom znižuje náklady a dokáže rýchlo realizovať automatické priblíženie, zaostrenie a detekciu. funkcie , jeho jednoduchá a praktická technológia umožňuje nahradiť videomikroskopy s manuálnym zoomom a počítačovým zoomom. Z pohľadu dopytu musí mať dve funkcie automatického zaostrovania a elektronického ovládania zoomu.
1) Z literatúry je zrejmé, že myšlienkou navrhnutej schémy automatického zaostrovania je, že mikroskopický obraz zozbieraný optickým systémom je detegovaný pomocou "CCD plus PC" a potom poháňaný krokovým motorom.
2) Riešenie elektronického ovládania zoomu je vhodné na nahradenie manuálneho otáčania na ručnom koliesku zoomu, aby sa dosiahli rôzne uhly, aby sa dosiahol účel nepretržitého priblíženia optického systému.
