Prečo sa pri meraní s multimetrom nesvieti dobré LED žiarovky?

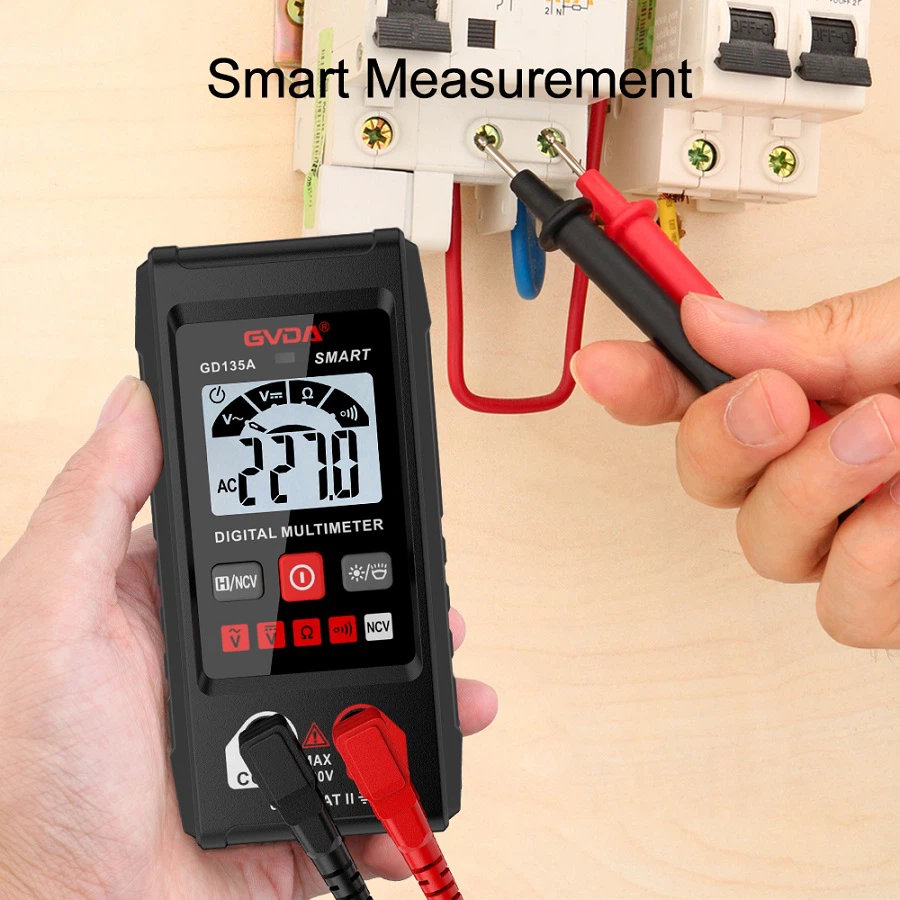

LED guľôčky, známe tiež ako diódy emitujúce svetlo, patria k typu diódy. Pri meraní guľôčok LED s digitálnym multimetrom sa všeobecne používa rozsah diód. Červená sonda je pripojená k pozitívnemu pólu LED guľôčky a čierna sonda je pripojená k negatívnemu pólu LED guľôčky. Jas (mierny jas) guľôčok LED je pozorovaný voľným okom. Niekedy, prečo sa dobré LED čipy neobsúvajú, keď sa merajú s multimetrom? Existujú hlavne dva dôvody.
1.
Pripomínajúc, že často používame multimetrový režim pípnutia na lokalizáciu porúch, ako je napríklad kontinuita drôtov. Ak sú priamo pripojené dva testovacie body, multimeter pípne. Režim bzučania meria hodnotu odporu medzi dvoma bodmi a multimeter bude pípať, keď je hodnota odporu menšia ako asi 70 Ω. Mnoho multimetrov má režimy diódy a bzučiaka kombinované v jednej polohe, ktoré je možné prepínať pomocou tlačidla. Princíp merania je v skutočnosti podobný, s jednou špecifickou hodnotou napätia a druhou spúšťa bzučiak.
Princíp dióda režimu multimetra je to, že má vo vnútri zdroj konštantného prúdu a výstupné napätie bez zaťaženia tohto zdroja konštantného prúdu je asi 2,8 V. Hodnota napätia rôznych modelov multimetrov sa mierne mení, zvyčajne medzi 2,6 V ~ 3V. Výstupný prúd tohto zdroja konštantného prúdu je asi 1 mA,
Pri meraní pravidelnej diódy je červená sonda pripojená k pozitívnemu terminálu diódy a čierna sonda je pripojená k zápornému terminálu. Multimeter zobrazuje pokles napätia diódy, ktorá je zvyčajne okolo {{0}}. 7V pre kremíkové diódy a 0,3 V pre germanium diódy.
2. Pokles napätia vpred guľôčok LED je asi 1,8 V ~ 3,5 V
LED guľôčky rôznych farieb a modelov majú rôzne poklesy napätia vedenia. Všeobecne platí, že diódy emitujúce svetlo používané ako svetlá indikátora výkonu sú červené, zelené a žlté farby, s poklesom vodivého napätia asi 1,8 V ~ 2,2V.
Kvapka vodivého napätia bielych a modrých LED guľôčok je asi 2,7 V ~ 3,3 V. LED guľôčky LED domácnosti sú zvyčajne biele LED korálky s pracovným napätím približne 3V, 2,8 V, 3,3 V, 3,5 V atď.
Komplexná analýza: Pochopenie princípu režimu multimetra diódy a pracovného napätia LED žiarovky, je známe, že najvyššie testovacie napätie režimu multimetra diódy je okolo 2,8 V ± {0. 2V. Ak je namerané pracovné napätie LED žiarovky v rámci tejto hodnoty napätia, pracovný prúd 1MA spôsobí, že LED sa mierne rozsvieti. Ak je však namerané pracovné napätie LED žiarovky vysoké, napríklad nad 3V, v dôsledku nedostatočného výstupného napätia v režime multimetra diódy, žiarovka LED sa mierne nerozsvieti. Preto, aj keď sú korálky LED normálne, pri meraní s multimetrom sa nerozsvietia.
