Klasifikácia a návod na obsluhu digitálneho multimetra

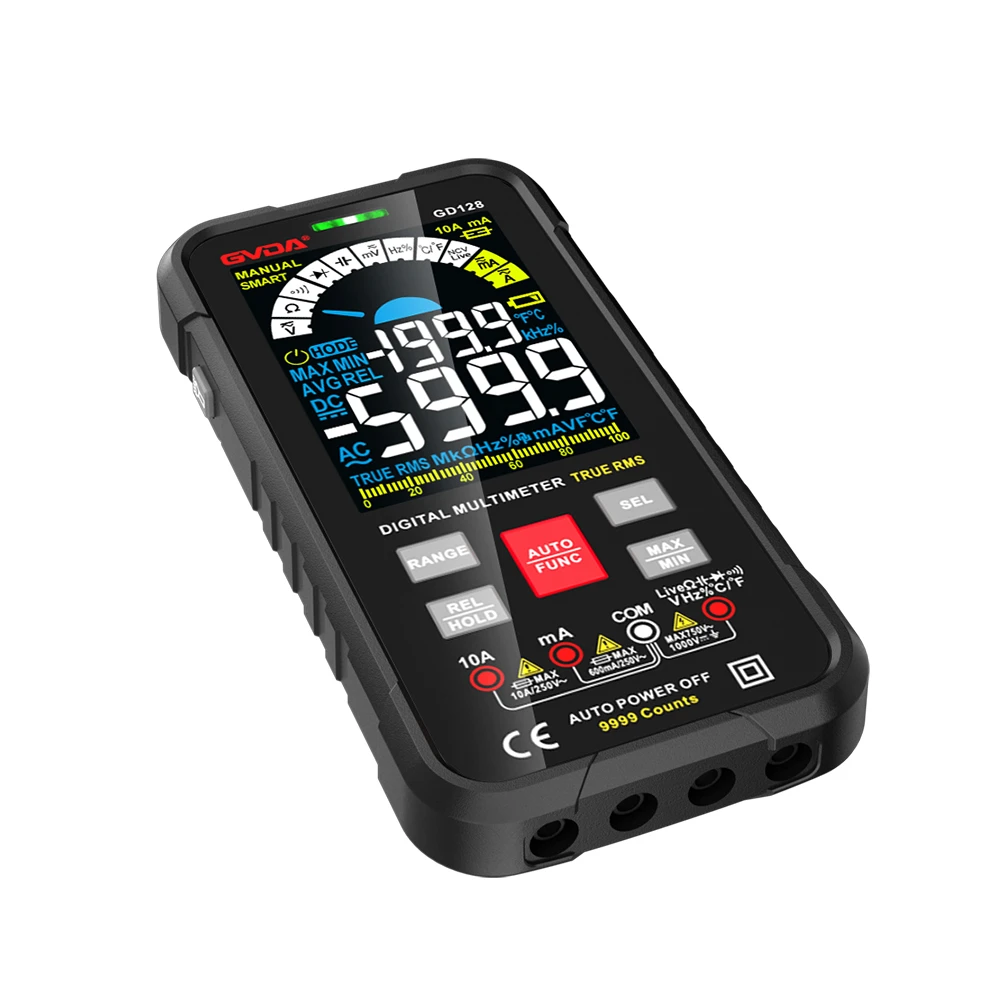

Klasifikácia digitálnych multimetrov
Digitálne multimetre sú klasifikované podľa metódy prepočtu rozsahu a možno ich rozdeliť do troch typov: manuálny rozsah (MAN RANGZ), automatický rozsah (AUTO RANGZ) a automatický/manuálny rozsah (AUTO/MAN RANGZ).
Podľa rôznych funkcií, použitia a cien možno digitálne multimetre rozdeliť zhruba do 9 kategórií:
Digitálne multimetre nižšej kategórie (známe aj ako populárne digitálne multimetre), digitálne multimetre strednej triedy, digitálne multimetre strednej a vyššej triedy, digitálne/analógové hybridné prístroje, nástroje s duálnym digitálnym/analógovým displejom a univerzálne osciloskopy (kombinujúce digitálne multimetre, digitálny pamäťový osciloskop a iná kinetická energia v jednom).
Testovacia funkcia digitálneho multimetra
Digitálny multimeter dokáže merať nielen jednosmerné napätie (DCV), striedavé napätie (ACV), jednosmerný prúd (DCA), striedavý prúd (ACA), odpor (Ω), pokles napätia diódy v priepustnom smere (VF), faktor zosilnenia prúdu tranzistorového emitora ( hrg), môže tiež merať kapacitu (C), vodivosť (ns), teplotu (T), frekvenciu (f) a pridal súbor bzučiaka (BZ) na kontrolu kontinuity vedenia, metóda nízkej spotreby na meranie súboru odporu ( L0Ω). Niektoré prístroje majú tiež indukčný prevod, signálny prevod, funkciu automatickej konverzie AC/DC a funkciu automatickej konverzie rozsahu kapacitného prevodu.
Väčšina digitálnych multimetrov má pridané nasledujúce nové a praktické testovacie funkcie: podržanie čítania (HOLD), logický test (LOGIC), skutočná efektívna hodnota (TRMS), meranie relatívnej hodnoty (RELΔ), automatické vypnutie (AUTO OFF POWER) atď.
Schopnosť digitálneho multimetra proti rušeniu
Jednoduché digitálne multimetre vo všeobecnosti používajú princíp integrovanej A/D konverzie,
Pokiaľ je dopredný integračný čas zvolený tak, aby bol presne rovný celočíselnému násobku periódy medzirámcového interferenčného signálu, môže byť medzirámcová interferencia účinne potlačená. Je to preto, že interferenčný signál medzi rámcami je spriemerovaný v štádiu priamej integrácie. Bežný pomer odmietnutia rámca (CMRR) stredných a nižších digitálnych multimetrov môže dosiahnuť 86-120dB.
Trend vývoja digitálneho multimetra
Integrácia: Ručný digitálny multimeter využíva jednočipový A/D prevodník a periférny obvod je pomerne jednoduchý, vyžaduje len niekoľko pomocných čipov a komponentov. S príchodom vyhradených čipov pre jednočipové digitálne multimetre je možné vytvoriť plne funkčný digitálny multimeter s automatickým rozsahom pomocou jediného integrovaného obvodu, čo vytvára priaznivé podmienky pre zjednodušenie dizajnu a zníženie nákladov.
Nízka spotreba energie: nové digitálne multimetre vo všeobecnosti používajú A/D prevodníky s integrovaným obvodom CMOS a spotreba energie celého stroja je veľmi nízka.
Porovnanie výhod a nevýhod bežných multimetrov a digitálnych multimetrov:
Analógové aj digitálne multimetre majú svoje výhody a nevýhody.
Ukazovateľový multimeter je priemerný merač, ktorý má intuitívnu a živú indikáciu čítania. (Všeobecná hodnota čítania úzko súvisí s uhlom výkyvu ukazovateľa, takže je veľmi intuitívna).
Digitálny multimeter je okamžitý merač. Načítanie trvá 0,3 sekundy
Jedna vzorka sa používa na zobrazenie výsledkov merania, niekedy sú výsledky každého vzorkovania veľmi podobné, nie úplne rovnaké, čo nie je také vhodné ako typ ukazovateľa na čítanie výsledkov. Ukazovateľový multimeter vo všeobecnosti nemá vo vnútri zosilňovač, takže vnútorný odpor je malý.
Vďaka vnútornému použitiu obvodu operačného zosilňovača v digitálnom multimetri môže byť vnútorný odpor veľmi veľký, často 1M ohmov alebo väčší. (tj je možné dosiahnuť vyššiu citlivosť). Vďaka tomu môže byť vplyv na testovaný obvod menší a presnosť merania je vyššia.
Kvôli malému vnútornému odporu ručičkového multimetra sa často používajú diskrétne komponenty na vytvorenie obvodu bočníka a deliča napätia. Preto sú frekvenčné charakteristiky nerovnomerné (v porovnaní s digitálnym typom) a frekvenčné charakteristiky digitálneho multimetra sú relatívne lepšie. Vnútorná štruktúra ručného multimetra je jednoduchá, takže náklady sú nižšie, funkcia je menšia, údržba je jednoduchá a nadprúdová a prepäťová schopnosť je silná.
Digitálny multimeter využíva vo vnútri rôzne oscilačné, zosilňovacie, frekvenčné deliace ochrany a ďalšie obvody, takže má veľa funkcií. Môžete napríklad merať teplotu, frekvenciu (v nižšom rozsahu), kapacitu, indukčnosť, vyrobiť generátor signálu atď.
Keďže vnútorná štruktúra digitálneho multimetra využíva integrované obvody, kapacita preťaženia je nízka a vo všeobecnosti nie je ľahké ju po poškodení opraviť. DMM majú nízke výstupné napätie (zvyčajne nie viac ako 1 volt). Je nepohodlné testovať niektoré komponenty so špeciálnymi napäťovými charakteristikami (ako sú tyristory, svetelné diódy atď.). Ukazovateľ multimetra má vyššie výstupné napätie. Prúd je tiež veľký a je vhodné testovať tyristory, svetelné diódy atď.
Pre začiatočníkov by sa mal použiť multimeter s ukazovateľom a pre nezačiatočníkov dva metre.
