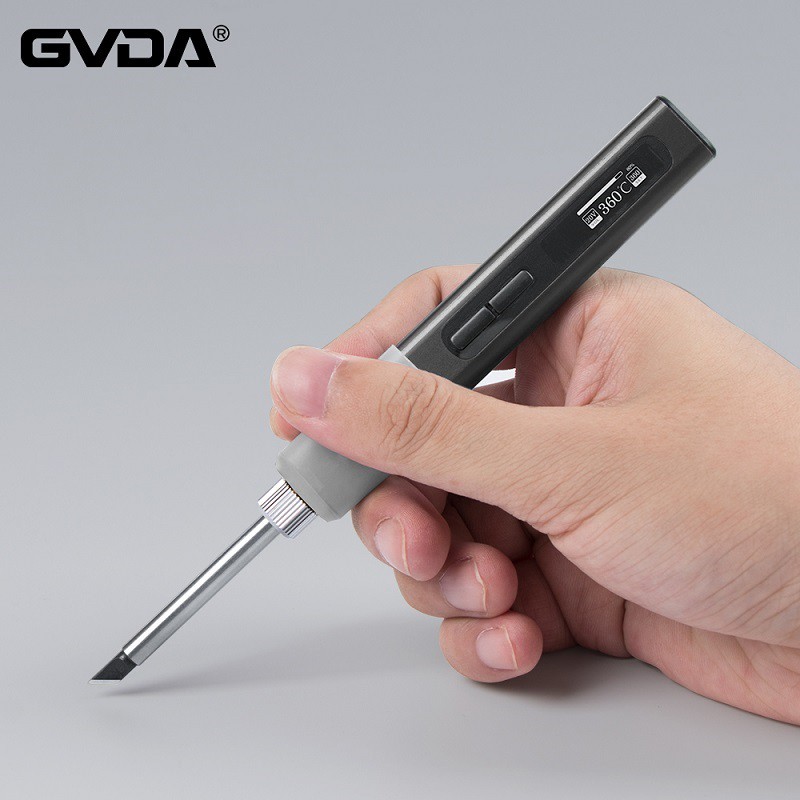

Koľko toho viete o zváraní elektrickou spájkovačkou
Spájkovanie je prispájkovanie kvalifikovaných komponentov na dosku plošných spojov alebo na určené miesto podľa potreby. Pri spájkovaní musíte zvládnuť teplotu a čas spájkovania elektrickej spájkovačky. Ak je teplota príliš nízka a čas je príliš krátky, povrch spájkovaného cínu bude mať chvost podobný ostrapom, povrch nebude hladký alebo dokonca zvyšky tvarohu. Nie všetko sa odparilo, medzi spájkou a kovom je určité množstvo toku. Po ochladení sú spájka a kovový povrch prilepené tavidlom (kolofónia) a dajú sa od seba odtiahnuť malou silou. Ide o takzvané falošné spájkovanie.
Okrem toho, keď je teplota elektrickej spájkovačky príliš nízka, horí sa nad spájkovaním a cín na spájkovacom spoji sa topí veľmi pomaly. Dochádza k poškodeniu komponentov (napr. roztavenie plastového obalu kondenzátora, zmena odporu rezistorov vplyvom tepla a pod.), najmä tranzistory, ktoré sa poškodia pri zahriatí jadra nad 100 stupňov. Naopak, ak je teplota elektrickej spájkovačky príliš vysoká, čas spájkovania sa o niečo predĺži, čo spôsobí oxidáciu povrchu spájky a tok spájky sa rozšíri, takže spájkované spoje nebudú jesť dostatok cínu. Len malé množstvo spájky spojí vodiče súčiastok s kovovým povrchom a prechodový odpor bude veľmi nízky Ak je veľký, hneď po vytiahnutí sa odpojí. Ide o takzvané virtuálne spájkovanie. Či je teplota elektrickej spájkovačky vhodná, sa dá posúdiť podľa skúseností podľa dĺžky doby cínovania hlavy spájkovačky a množstva spájky prichytenej na hlave. Dĺžka zvárania by mala zabezpečiť, aby spájkované spoje boli hladké a svetlé, zvyčajne 2 až 3 s, a o niečo väčšie spájkované spoje by nemali presiahnuť 5 s. Zváracie tranzistory a iné zraniteľné časti sú stále rovnaké ako pri pocínovaní, na upnutie koreňa čapu použite pinzetu, kliešte atď.
Okrem toho by množstvo spájky malo byť primerané. Na prilepenie spájkovaného spoja nepoužívajte veľké množstvo spájky. Obrys oloveného drôtu možno nejasne rozlíšiť od cínového povrchu spájkovaného spoja a sopečný tvar videný zo strany spájkovaného spoja je kvalifikovaný spájkovaný spoj. bod. Pri spájkovaní ručnou spájkovačkou nepoužívajte hrot spájkovačky na trenie spájkovacej plochy tam a späť alebo sa jej silno nedotýkajte. V skutočnosti, pokiaľ sa zväčší kontaktná plocha medzi pocínovanou časťou skosenia hrotu spájkovačky a spájkovacou plochou, môže sa teplo účinne prenášať z hrotu spájkovačky do spájkovaného spoja. časť. Treba poznamenať, že po dokončení spájkovania a odstránení spájkovačky počkajte, kým spájka na spájkovacom spoji úplne stuhne (4 až 5 sekúnd), a potom uvoľnite pinzetu alebo ručičky, ktoré fixujú súčiastku, v opačnom prípade elektródu drôt zváraného dielu môže vyjsť alebo povrch spájkovaného spoja môže byť ako zvyšky tvarohu. Ak po zváraní zistíte, že koniec spájkovaného spoja je vytiahnutý, použite hrot elektrickej spájkovačky na ponorenie kolofónie a potom opravte zváranie, aby ste ho odstránili.
Ak sú hrany a rohy trosky, znamená to, že čas zvárania je príliš dlhý a je potrebné odstrániť úlomky a znova zvariť. Komponenty na doske s plošnými spojmi by mali byť zavesené a potom spájkované. Medzi telom komponentu a povrchom dosky plošných spojov by mala byť medzera 2 až 4 mm a nemala by byť blízko povrchu dosky. Tranzistor by mal byť vyšší. Pri väčších súčiastkach, po vložení do otvoru na doske plošných spojov, ako je znázornené na obrázku 6, môže byť prívodný drôt ohnutý o 90 stupňov pozdĺž smeru medeného fóliového pásika obvodu, pričom ponecháva dĺžku 2 mm a pred zváraním sploští, aby sa zvýšila pevnosť. . Pri zváraní zariadení s vysokou vstupnou impedanciou, ako sú integrované obvody, ak nie je možné zaručiť spoľahlivé spojenie medzi plášťom elektrickej spájkovačky a zemou, môžete zvyškové teplo použiť na zváranie po odpojení zástrčky elektrickej spájkovačky. Pri spájkovaní dosiek plošných spojov je tiež možné najskôr vložiť odpory a po bodovom zváraní pomocou klieští alebo štipcov na nechty odstrihnúť prebytočnú dĺžku vývodov a následne prispájkovať väčšie súčiastky, ako sú kondenzátory, resp. nakoniec ich prispájkujte. Tepelne odolné a zraniteľné tranzistory, integrované obvody atď.
