Ako merať trojfázovú stratu elektrickej fázy pomocou multimetra
Trojfázová elektrická strata fázy znamená, že jedno alebo dve z troch fázových vedení nemajú napätie. Keď používateľ používa elektrickú energiu, ak sa odoberie iba jeden fázový vodič a stane sa, že tento fázový vodič je mimo fázu, potom dôjde k výpadku napájania na strane používateľa. Ak ide o trojfázové elektrické zariadenie, možno ho použiť aj po vynechaní jednej fázy, ale spôsobí to nestabilitu napätia, ktoré sa ľahko náhle zvýši alebo zníži.
Trojfázová elektrická strata fázy, metóda merania pomocou multimetra

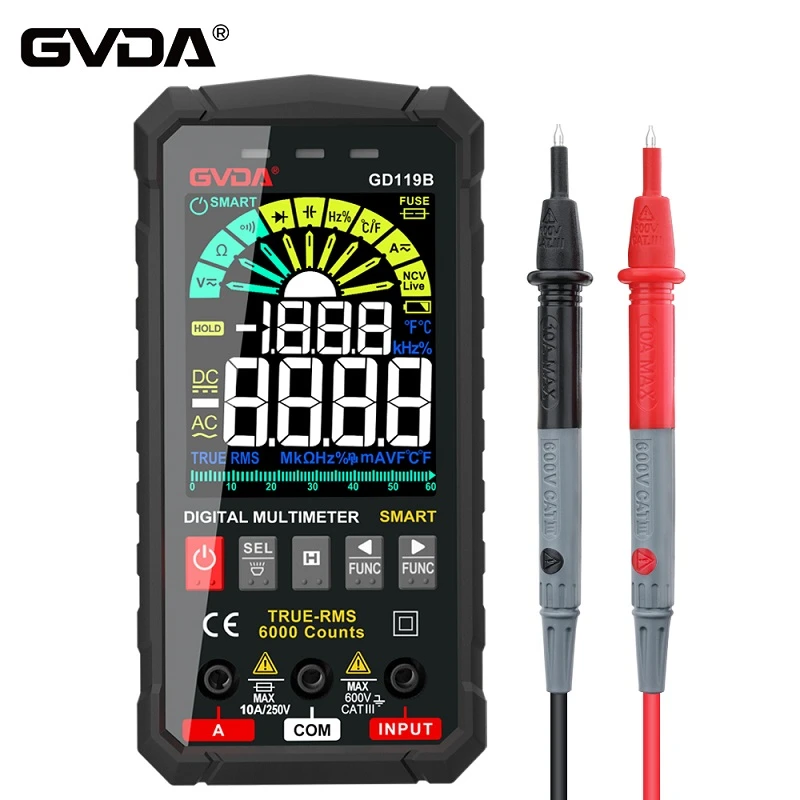

Multimeter na meranie straty fázy
V trojfázovej elektrine je napätie fázového vedenia k zemi a k nulovému vodiču 220V. Použite súbor napätia multimetra na postupné meranie napätia medzi tromi fázovými vodičmi a uzemňovacím alebo neutrálnym vodičom. Za normálnych okolností by to malo byť asi 220V. Ak je napätie 0 alebo príliš nízke, dokazuje to, že fázová linka je mimo fázy.
Napätie medzi fázovými vedeniami by malo byť približne 380V. Postupne zmerajte napätie medzi AB, AC a BC. Ak je napätie oveľa nižšie ako 380 V, dokazuje to, že aspoň jedna z dvoch meraných fáz je mimo fázy.
Napríklad, ak je napätie namerané AB nízke, dokazuje to, že aspoň jedna z dvoch fáz A a B je mimo fázy. Potom zmerajte BC, ak je napätie normálne, dokazuje, že fáza A chýba.
Bezpečnostné opatrenia na meranie jednosmerného prúdu pomocou multimetra
1. Vykonajte mechanické nastavenie nuly.
2. Zvoľte vhodný prevodový stupeň.
3. Pri použití bloku multimetra na meranie prúdu by mal byť multimeter zapojený do série v testovacom obvode, pretože iba sériové pripojenie môže spôsobiť, že prúd pretekajúci cez ampérmeter bude rovnaký ako prúd testovanej vetvy obvodu. Pri meraní by mala byť testovaná vetva odpojená a červené a čierne testovacie káble multimetra by mali byť zapojené do série medzi dva body, kde je paplón odpojený. Osobitná pozornosť by sa mala venovať skutočnosti, že merač prúdu môže byť zapojený paralelne do testovacieho obvodu prikrývky, čo je veľmi nebezpečné a môže ľahko spáliť multimeter.
4. Dávajte pozor na polaritu meranej elektriny.
5. Správne používanie váh a hodnôt.
6. Keď je zvolený rozsah 2,5A jednosmerného prúdu, červené pero multimetra by sa malo vložiť do 2,5A meracieho konektora a prepínač rozsahu možno umiestniť na ľubovoľný rozsah rozsahu jednosmerného prúdu.
7. Ak je jednosmerný prúd nameraný prikrývkou väčší ako 2,5A, prevod 2,5A možno rozšíriť na prevod 5A. Metóda je veľmi jednoduchá, používateľ môže pripojiť 0.24 ohmový odpor medzi konektor "2,5A" a konektor čierneho testovacieho kábla, takže zo zariadenia sa stane prúdový prevod 5A. Pripojený rezistor 0.24A by mal byť drôtový odpor nad 2 W. Ak je výkon príliš malý, vyhorí.
