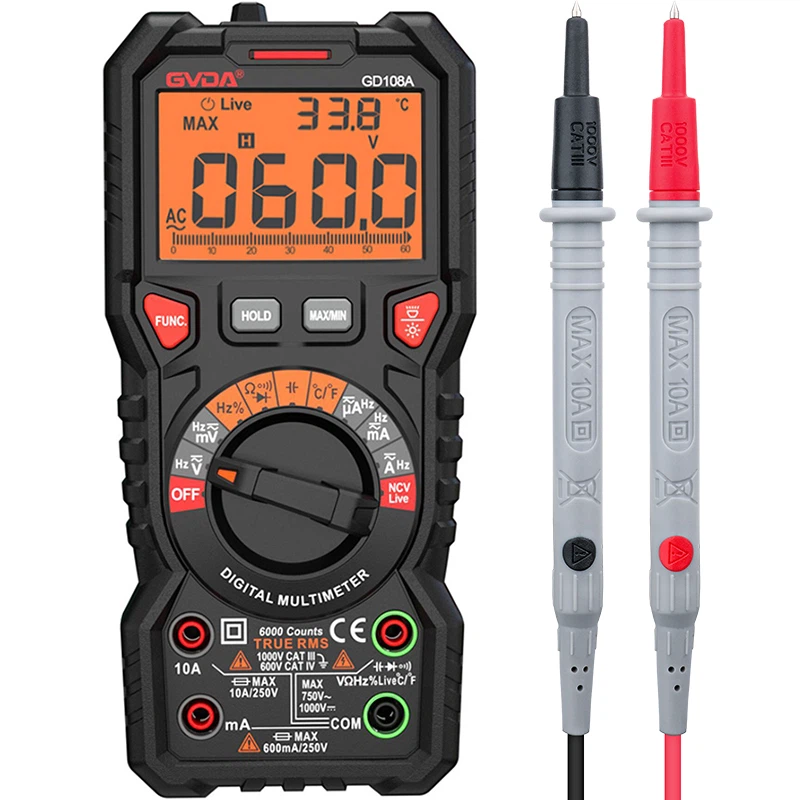

Multimeter (tiež známy ako voltmeter alebo VOM) je zariadenie, ktoré meria odpor, napätie, odpor a kontinuitu. Bez ohľadu na to, aký test robíte, čierny testovací kábel bude vždy zapojený do terminálu COM, zatiaľ čo červený testovací kábel sa bude pohybovať podľa vašich meraní. Pred testovaním vykonajte merania pomocou čiernej a červenej sondy, otočte multimeter na správne nastavenie a vypnite obvod.
1. Použite nastavenie napätia na meranie striedavého a jednosmerného napätia. Striedavé napätie alebo striedavé napätie sa používa na meranie vecí, ktoré môžete nájsť vo svojom dome, ako sú nástenné zásuvky, mikrovlnné rúry alebo vodné čerpadlá. DC, DC a napätie sa používajú hlavne na meranie batérií. Oba typy napätí sa merajú veľmi podobne, len trochu iným spôsobom. Jednosmerné napätie je bežné v autách a iných vozidlách a často sa používa pri opravách automobilov
2. Vložte testovacie káble do svoriek COM a V. Čierny testovací kábel bude vždy zapojený do konektora označeného „COM“ (spoločný). Červený testovací kábel by mal byť zapojený do konektora označeného "V" označeným "Napätie", pretože to je to, čo budete testovať. Pri tomto nastavení sa testovacie káble používajú na meranie striedavého a jednosmerného napätia.
3. Ak chcete merať striedavé napätie, posuňte volič do polohy V~. Nastavenie striedavého napätia použite, ak chcete merať napätie v zásuvke, v práčke alebo sušičke, v televízore alebo v akomkoľvek inom elektrickom systéme vo vašej domácnosti. Vyhľadajte V s vlnovkou vedľa nej a posuňte otočný ovládač do tejto oblasti.
4. Ak chcete merať jednosmerné napätie, prepnite volič do polohy V⎓. Batéria na meranie jednosmerného napätia alebo jednosmerného napätia. Jednosmerné napätie je znázornené V s vodorovnou čiarou vedľa nej a prerušovanou čiarou pod ňou. Nájdite oblasť jednosmerného napätia na multimetri a posuňte volič do tejto časti. Ak náhodne zmeriate striedavé napätie pri nastavení DC alebo naopak, pokiaľ je rozsah napätia multimetra nastavený na najvyšší, multimeter to nepoškodí.
5. Nastavte číselník na ďalšiu číslicu napätia, ktoré sa má merať. Napríklad, ak chcete merať 1,5V batériu, môžete posunúť číselník na 2V, pretože to je ďalšie číslo zobrazené na multimetri. Ak si nie ste istí napätím predmetu, ktorý meriate, nastavte číselník na vyššie číslo. Pre lepšie čítanie ho môžete vždy presunúť na nižšie číslo. Ak meriate batérie, nezabudnite, že váš číselník bude nastavený na číslo v oblasti jednosmerného napätia. Ak na meranie prúdu v zásuvke v stene používate striedavé napätie, môžete nastaviť otočný ovládač na 200 V v časti AC, ak je zásuvka 110 V.
6. Umiestnite drôtové sondy na kladnú a zápornú časť na meranie jednosmerného napätia. Čierna sonda by mala byť umiestnená na zápornej strane batérie, zatiaľ čo červená sonda by mala byť umiestnená na kladnej strane batérie. Zaistite sondy na ich príslušné konce rukou a uistite sa, že sa sondy dotýkajú kladných a záporných kovových častí. Ak si nie ste istí, ktorý koniec je kladný a ktorý záporný, skúste umiestniť sondu na každý koniec a uvidíte, čo hovorí váš multimeter. Ak sa zobrazí záporné číslo, budú sa prepínať kladné aj záporné čísla.
7. Na meranie striedavého napätia umiestnite sondu do správnej zásuvky v stene. Na meranie napätia v nástennej zásuvke sa čierna sonda zasunie do väčšej štrbiny a červená sonda do menšej štrbiny vedľa nej. Aby ste predišli úrazu elektrickým prúdom, držte prsty mimo špičky sondy, keď držíte sondu v blízkosti elektrickej zásuvky. Nedovoľte, aby sa sondy navzájom dotýkali.
8. Skontrolujte hodnotu napätia na digitálnom multimetri. Keď je sonda na mieste, na multimetri sa zobrazí údaj o napätí, ktoré testujete. Pozrite sa na digitálnu obrazovku a prečítajte si údaje a v prípade potreby si to zapíšte. Pohľad na vaše hodnoty vám povie, či sú napätia, ktoré meriate, priemerné. Napríklad, ak meriate zásuvku a multimeter ukazuje 100 V, priemer je nižší ako priemer 120 V, čo vám dáva vedieť, že zásuvka má nízke napätie.
