Úvod do 3 spôsobov použitia multimetra
Úvod do používania multimetra
Multimeter je pomerne praktický a ľahko osvojiteľný testovací nástroj. Multimetre sa delia na analógové a digitálne. Digitálne multimetre sa rýchlo stali obľúbenými vďaka ich vynikajúcemu výkonu a nízkej cene. Okrem funkcie ukazovateľa je možné digitálny multimeter použiť aj na meranie kapacity, frekvencie, teploty atď.

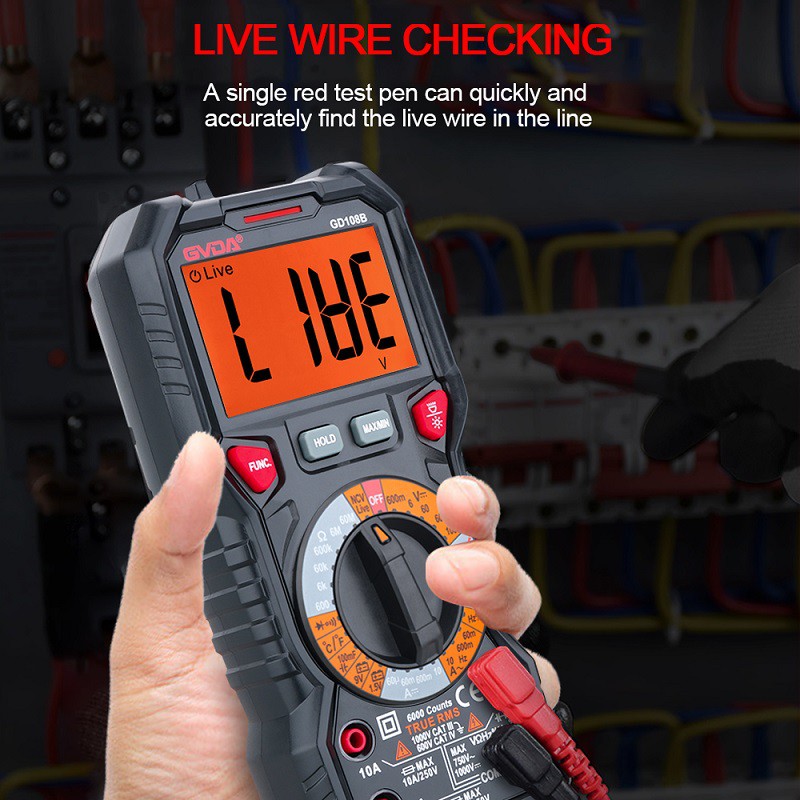

Z pohľadu vzhľadu je horná časť multimetra LCD obrazovka, stredná časť je gombík na výber funkcie a spodná časť je konektor testovacieho kábla, ktorý je rozdelený na "com" - to znamená spoločný koniec alebo "-" koniec a "+" koniec, a prúdový konektor, konektor na meranie beta hodnoty tranzistora a konektor na meranie kapacity. Teraz si povedzme podrobne, ako ho používať.
Meranie napätia
1. Meranie jednosmerného napätia, ako sú batérie, napájacie zdroje walkmana atď. Najprv zasuňte čierny testovací kábel do otvoru „com“ a červený testovací kábel do otvoru „V Ω“. Nastavte ovládač na rozsah väčší, než je odhadovaná hodnota (poznámka: hodnoty na číselníku predstavujú maximálny rozsah, "V-" predstavuje rozsah jednosmerného napätia, "V~" predstavuje rozsah striedavého napätia a "A" predstavuje prúdový rozsah) a potom pripojte testovacie káble k obom koncom napájacieho zdroja alebo batérie; udržujte kontakt stabilný. Hodnotu je možné odčítať priamo z displeja. Ak sa zobrazí "1.", znamená to, že rozsah je príliš malý, takže pred meraním musíte rozsah zväčšiť. Ak sa na ľavej strane hodnoty objaví „-“, znamená to, že polarita testovacieho kábla je opačná, ako je skutočná polarita napájacieho zdroja. V tomto čase je červený testovací kábel pripojený k zápornému pólu.
2. Meranie striedavého napätia. Konektor testovacieho kábla je rovnaký ako meranie jednosmerného napätia, ale gombík by mal byť otočený do požadovaného rozsahu pri striedavom prevode "V~". Neexistuje žiadny pozitívny alebo negatívny rozdiel medzi striedavým napätím a metóda merania je rovnaká ako predtým. Bez ohľadu na to, či meriate striedavé alebo jednosmerné napätie, musíte dbať na svoju osobnú bezpečnosť a nedotýkajte sa rukami kovových častí testovacích káblov.
Meranie prúdu
1. Meranie jednosmerného prúdu
Najprv vložte čierny testovací kábel do otvoru „COM“. Ak nameriate prúd väčší ako 200 mA, vložte červený testovací kábel do konektora „10A“ a otočte gombík do polohy DC „10A“; ak nameriate prúd menší ako 200 mA, vložte červený testovací kábel do konektora „200 mA“ a otočte gombíkom. na vhodný rozsah v rámci DC 200 mA. Po úprave môžete začať merať. Vložte multimeter do obvodu, udržujte ho stabilný a môžete odčítať. Ak sa zobrazí "1.", potom je potrebné zvýšiť rozsah; ak sa na ľavej strane hodnoty objaví „-“, znamená to, že prúd tečie z čierneho meracieho kábla do multimetra.
2. Meranie striedavého prúdu
Metóda merania je v podstate rovnaká ako metóda jednosmerného prúdu, ale prevodovka by mala byť nastavená na striedavý prúd. Po dokončení merania prúdu by sa červené pero malo vložiť späť do otvoru „VΩ“.
Meranie odporu
Vložte testovacie káble do otvorov „COM“ a „VΩ“, otočte gombíkom na požadovaný rozsah v „Ω“ a pripojte testovacie káble ku kovovým častiam na oboch koncoch odporu. Počas merania sa môžete rezistora dotýkať rukami, ale zároveň sa ho nedotýkajte rukami. Na oboch koncoch rezistora to ovplyvní presnosť merania - ľudské telo je vodič s vysokým odporom, ale obmedzeným odporom. Pri čítaní udržujte testovací kábel a odpor v dobrom kontakte; venujte pozornosť jednotke: jednotka je "Ω" pri prevode "200", jednotka je "KΩ" pri prevode "2K" až "200K" a jednotka nad "2M" je "MΩ".
