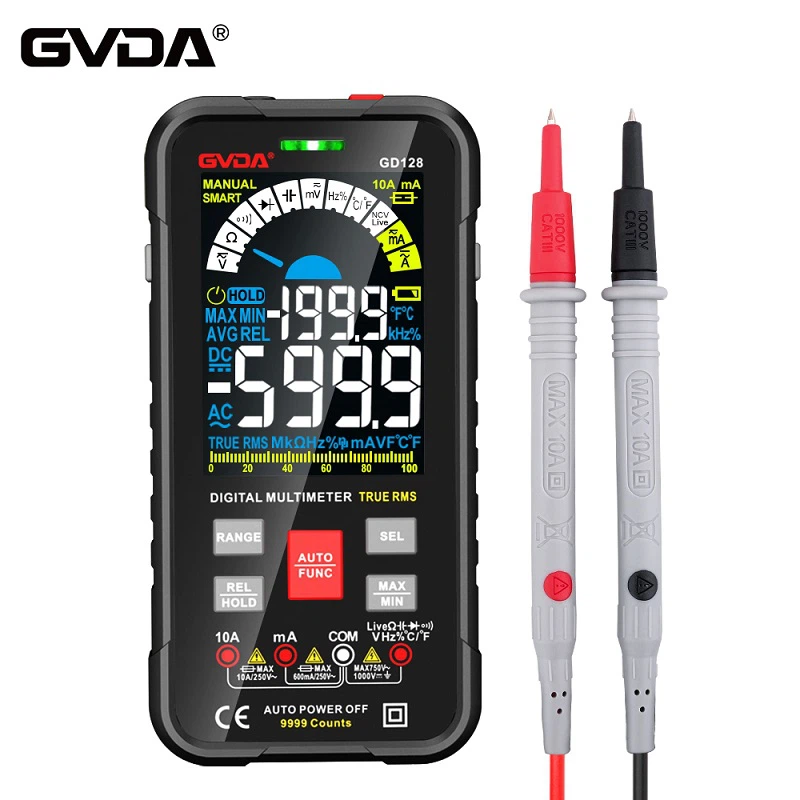

Riešenie problémov s multimetrom Poruchy dosky plošných spojov
Základným princípom multimetra je použitie citlivého magnetoelektrického jednosmerného ampérmetra (mikroampérmetra) ako meracej hlavy. Keď cez hlavu merača prechádza malý prúd, zobrazí sa indikácia prúdu. Hlava meracieho prístroja však nemôže prechádzať veľkým prúdom, takže niektoré odpory musia byť zapojené paralelne alebo sériovo na hlave merača, aby sa skratovalo alebo znížilo napätie, aby sa meral prúd, napätie a odpor v obvode.
1. Vyberte rozsah: rozsah jednosmerného prúdu multimetra je označený „mA“ a existujú tri rozsahy: 1 mA, 1 omA a 100 mA. Rozsah by sa mal zvoliť podľa prúdu v obvode. Ak aktuálna veľkosť nie je známa, mal by sa zvoliť maximálny rozsah.
2. Metóda merania: Multimeter by mal byť zapojený do série s testovaným obvodom. Po odpojení zodpovedajúcej časti obvodu pripojte vodiče multimetra k obom koncom bodu zlomu. Červený testovací kábel by mal byť pripojený k prerušovaciemu bodu pripojenému ku kladnému pólu napájacieho zdroja a čierny testovací kábel by mal byť pripojený k prerušovaciemu bodu pripojenému k zápornému pólu napájacieho zdroja.
3. Správne odčítanie: Čiara stupnice rozsahu jednosmerného prúdu je stále druhá čiara. Ak zvolíte rozsah 100 mA, môžete použiť tretí riadok čísel a po prečítaní vynásobiť 10.
Kroky detekčného obvodu multimetra
(1) Pri vykonávaní detekcie poruchy linky nevkladajte sondu na testovacom zariadení do žiadneho konektora alebo svorky poistkovej skrinky, inak sa väčšina svoriek zdeformuje. Deformované svorky môžu viesť k zlému kontaktu.
(2) Po skontrolovaní správnosti obvodu zapnite napájanie a jas svetelnej diódy otočného potenciometra sa zmení. Nastavte jas LED na mierny.
(3) Pred použitím pripravte multimeter podľa vyššie uvedených požiadaviek a nastavte prepínač do polohy Vl0 voltov.
(4) Uchopte izolačnú tyč testovacieho kábla, dotknite sa kladného a záporného testovacieho vodiča vývodových spájkovacích kúskov kladného a záporného pólu batériovej skrinky a zmerajte napätie napájacieho zdroja. Správne odčítajte hodnotu napätia.
Záznam: Napájacie napätie je počet voltov.
(5) Dotknite sa červeného a čierneho testovacieho kábla multimetra dvoch kolíkov svetelnej diódy a zmerajte napätie medzi dvoma pólmi svetelnej diódy. Správne odčítajte hodnotu napätia.
Záznam: napätie vo voltoch na svetelnej dióde.
(6) Zmerajte napätie na pevnom odpore pomocou multimetra. Najprv posúďte polohu, kde by sa mali pozitívne a negatívne testovacie káble dotýkať, a potom zmerajte.
Záznam: Napätie na pevnom rezistore vo voltoch.
Ak je pri vyššie uvedenom trojkrokovom meraní akákoľvek hodnota napätia nižšia ako 2,5 voltu, môžete zmeniť prepínač výberu multimetra na V2,5 voltu a zmerať znova a porovnať dva výsledky merania (venujte pozornosť údajom na stupnici po zmene rozsahu).
(7) Po dokončení merania odpojte napájanie obvodu. Odložte multimeter podľa požiadaviek, ktoré je potrebné vykonať po použití multimetra.
