Nový laserový diaľkomer dvoma spôsobmi merania vzdialenosti: princíp pulznej metódy a fázovej metódy

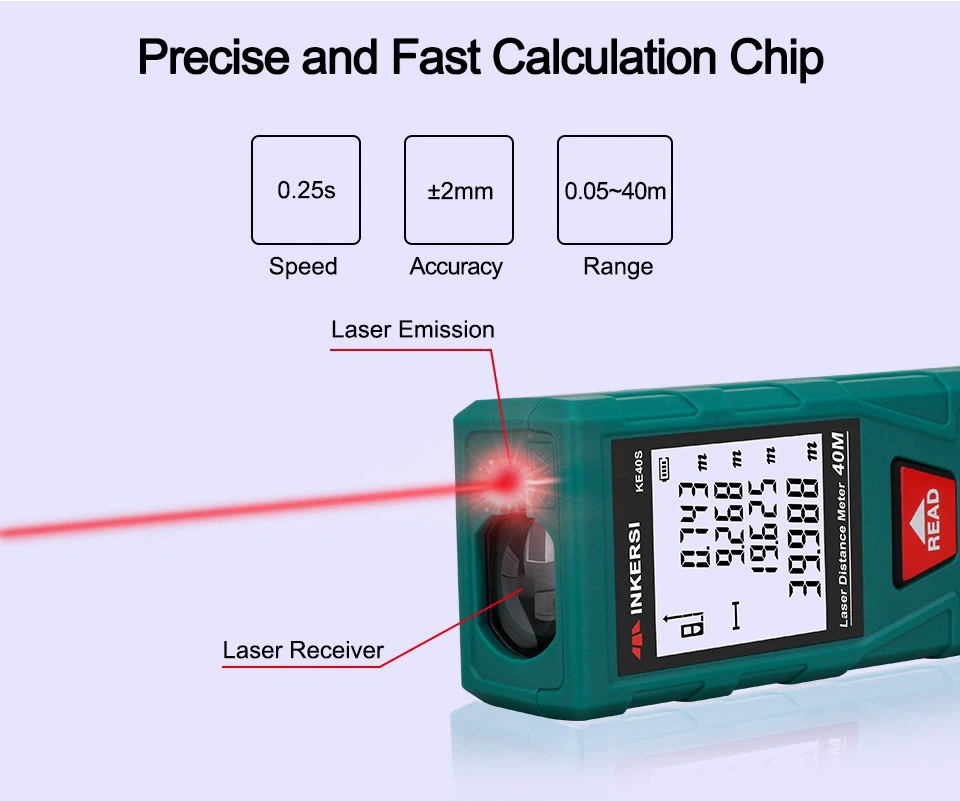

Diaľkomer je nástroj na meranie dĺžky alebo vzdialenosti a možno ho tiež kombinovať s goniometrickými zariadeniami alebo modulmi na meranie uhlov, plôch a iných parametrov. Diaľkomery majú mnoho podôb, zvyčajne dlhý valec pozostávajúci zo šošovky objektívu, okuláru, zobrazovacej jednotky (ktorá môže byť zabudovaná), batérie a ďalších komponentov.
Laserové diaľkomery môžu tiež vyžarovať viacero laserových impulzov, aby určili, či sa objekt vzďaľuje od svetelného zdroja alebo sa k nemu približuje prostredníctvom Dopplerovho efektu.
Princípy diaľkomeru
Laserové diaľkomery vo všeobecnosti používajú dve metódy na meranie vzdialenosti: pulznú metódu a fázovú metódu. Proces merania vzdialenosti pulznou metódou je takýto: laserové svetlo vyžarované diaľkomerom je odrazené meraným objektom a následne prijímané diaľkomerom, ktorý súčasne zaznamenáva spiatočný čas laserového svetla. Polovica súčinu rýchlosti svetla a spiatočného času je vzdialenosť medzi diaľkomerom a meraným objektom. Presnosť pulznej metódy merania vzdialenosti je vo všeobecnosti asi +/-1 metra. Okrem toho je slepý bod merania tohto typu diaľkomeru vo všeobecnosti asi 15 metrov.
Laserové meranie vzdialenosti je metóda merania vzdialenosti pri meraní vzdialenosti svetelných vĺn, ak sa svetlo šíri vo vzduchu rýchlosťou c v A, B dvoch bodoch medzi spiatočnou cestou raz za čas potrebný pre t, potom vzdialenosť D medzi A, B dva body možno vyjadriť nasledovne.
D=ct/2
Kde.
D - vzdialenosť medzi bodmi A a B v mieste merania;
c - rýchlosť svetla prechádzajúceho atmosférou;
t - čas potrebný na to, aby svetlo prešlo do az A a B raz.
Ako je možné vidieť z vyššie uvedeného vzorca, merať vzdialenosť A, B je vlastne merať čas šírenia svetla t. Podľa rôznych metód merania času možno laserové diaľkomery zvyčajne rozdeliť na dve formy merania pulzného typu a fázového typu.
Laserový diaľkomer fázového typu
Laserový diaľkomer fázového typu je rádiofrekvenčný, modulácia amplitúdy laserového lúča a určenie modulovaného svetla do a z meracej čiary po fázovom oneskorení a potom podľa vlnovej dĺžky modulovaného svetla konverzia fázového oneskorenia reprezentovaná vzdialenosť. To znamená nepriamu metódu stanovenia času potrebného na svetlo pomocou kruhového merania, ako je znázornené na obrázku.
Laserový diaľkomer fázového typu sa vo všeobecnosti používa na presné meranie vzdialenosti. Kvôli svojej vysokej presnosti, vo všeobecnosti v milimetrovej mierke, aby efektívne odrážali signál a aby bolo určenie cieľa obmedzené na konkrétny bod zodpovedajúci presnosti prístroja, sú takéto diaľkomery konfigurované s reflektorom známym ako kooperatívny cieľ.
