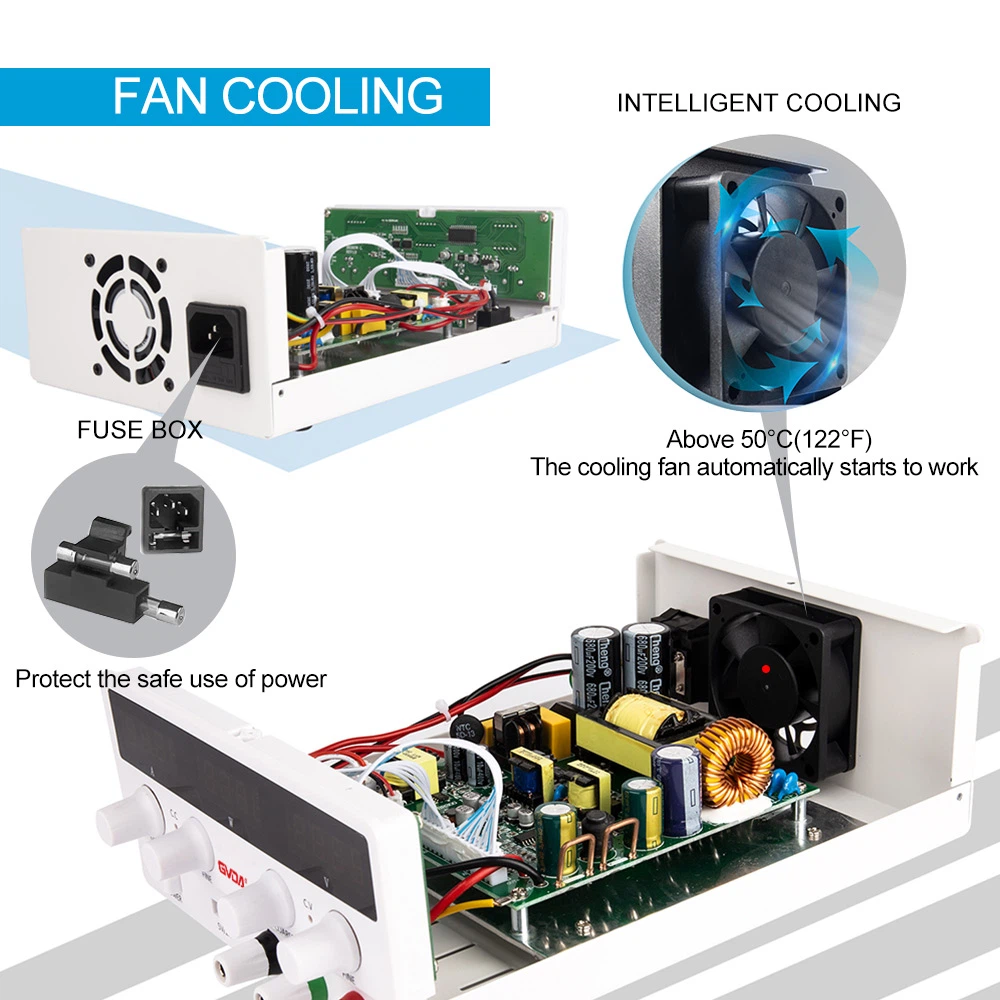

Základný pracovný princíp lineárneho napájacieho zdroja
Pracovný proces hlavného obvodu lineárneho napájacieho zdroja spočíva v tom, že vstupný výkon sa najprv podrobí predbežnej stabilizácii striedavého napätia predstabilizačným obvodom a potom sa prevedie na jednosmerný prúd pomocou izolačnej nápravy hlavným pracovným transformátorom a potom je riadený riadiacim obvodom a jednočipovým mikroprocesorovým regulátorom pod inteligentným riadením. Komponent lineárneho nastavenia je jemne nastavený na výstup vysoko presného zdroja jednosmerného napätia.
1. Výkonový transformátor a usmerňovač: premieňa 380V striedavý prúd na požadovaný jednosmerný prúd.
2. Predstabilizačný obvod: Použite komponenty relé alebo tyristorové komponenty na prednastavenie a počiatočnú stabilizáciu vstupného striedavého alebo jednosmerného napätia, čím sa zníži spotreba energie komponentov lineárneho nastavenia, zlepší sa efektivita práce a zabezpečí sa vysoká presnosť zdroja výstupného napätia. . a vysoká stabilita.
3. Komponent lineárneho nastavenia: Jemne upravte filtrované jednosmerné napätie tak, aby vstupné napätie dosiahlo požadovanú hodnotu a požiadavky na presnosť.
4. Filtračný obvod: Blokujte a absorbujte pulzačné vlny, rušenie a šum napájacieho zdroja jednosmerného prúdu v maximálnej miere, čím sa zabezpečí, že výstupné napätie jednosmerného napájacieho zdroja bude mať nízke zvlnenie, nízky šum a nízke rušenie.
5. Jednočipový mikropočítačový riadiaci systém: Jednočipový mikroprocesorový radič porovnáva, posudzuje, počíta, analyzuje a ďalšie procesy na rôznych detekovaných signáloch a potom vydáva zodpovedajúce riadiace pokyny, aby fungoval celkový systém stabilizácie napätia jednosmerného stabilizovaného napájacieho zdroja. normálne a spoľahlivo. ,koordinácia.
6. Pomocný napájací zdroj a zdroj referenčného napätia: Zabezpečte vysoko presný zdroj referenčného napätia a zdroj energie potrebný na prevádzku elektronických obvodov pre systém stabilizácie jednosmerného napätia.
7. Vzorkovanie napätia a regulácia napätia: zistite hodnotu výstupného napätia regulovaného zdroja jednosmerného prúdu a nastavte a upravte hodnotu výstupného napätia regulovaného zdroja jednosmerného prúdu.
8. Porovnávací zosilňovací obvod: Porovnajte hodnotu výstupného napätia regulovaného zdroja jednosmerného prúdu s napätím referenčného zdroja, aby ste získali chybový napäťový signál, potom zosilnite spätnú väzbu a ovládajte komponent lineárneho nastavenia, aby ste zabezpečili stabilitu výstupného napätia.
9. Obvod detekcie prúdu: Získajte hodnotu výstupného prúdu regulovaného zdroja jednosmerného prúdu pre informácie o obmedzení prúdu alebo ochrane.
10. Hnací obvod: Obvod výkonového zosilňovača nastavený na riadenie spustiteľných komponentov.
11. Displej: Zobrazenie hodnoty výstupného napätia a hodnoty výstupného prúdu jednosmerného regulovaného napájacieho zdroja.
